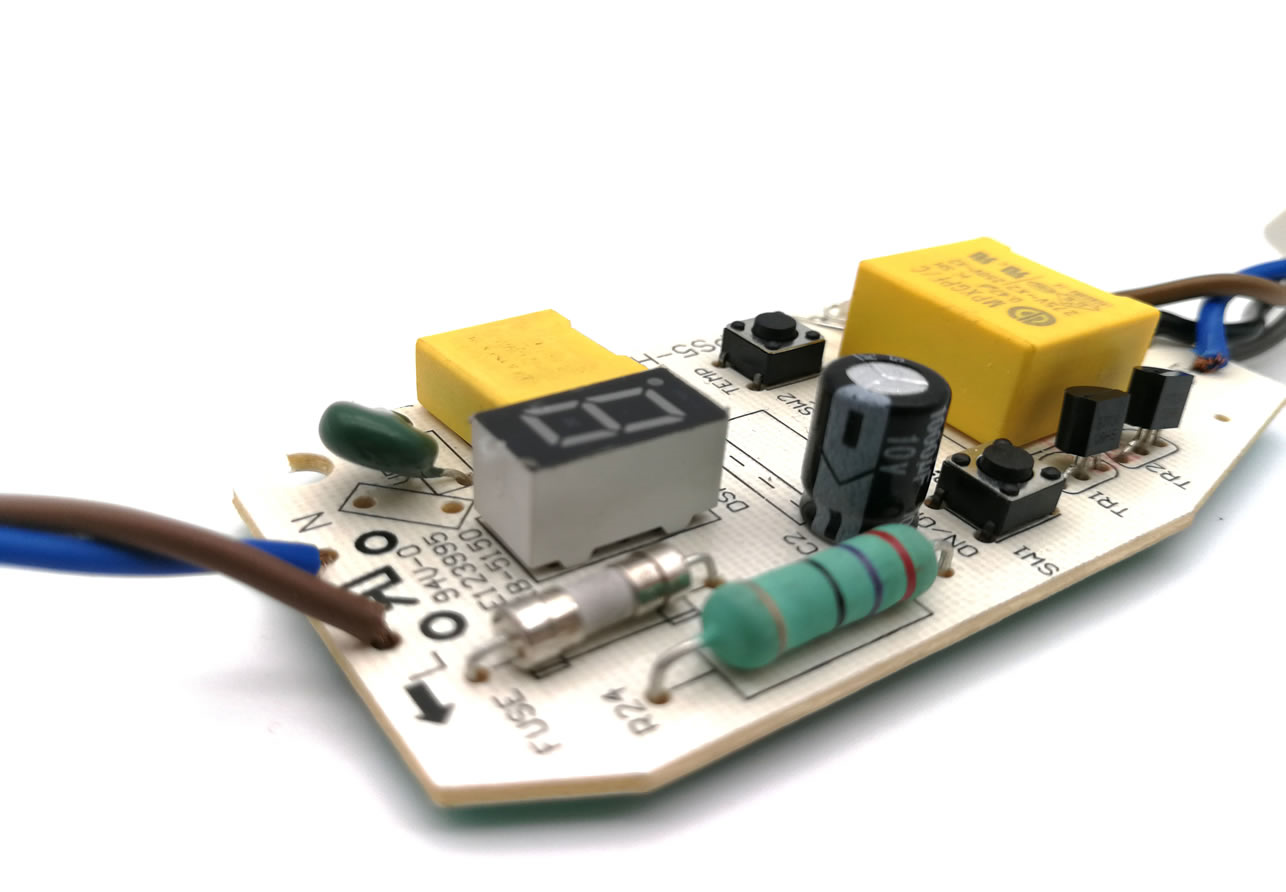

Desktop-Partition Heizdecken-Controller PCBA
Die Funktionen der Desktop-Partition-Heizdeckensteuerung werden erläutert:1. Betriebsspannungsbereich und Lastleistung:1. AC 190V-250V / MAX150W2. Darstellungsmodus1. Ein LCD-Display. IC-Chipplan für
Die Funktionen der Desktop-Partition-Heizdeckensteuerung werden erläutert:1. Betriebsspannungsbereich und Lastleistung:1. AC 190V-250V / MAX150W2. Darstellungsmodus1. Ein LCD-Display. IC-Chipplan für
Die Funktionen der Desktop-Partition-Heizdeckensteuerung werden erläutert:
1. Betriebsspannungsbereich und Lastleistung:
1. AC 190V-250V / MAX150W
2. Darstellungsmodus
1. Ein LCD-Display. IC-Chipplan für Heizdecken III. Bedienoberfläche PCBA-Plan der Heizdecke 4. Steuerungsverfahren 1. Der Bildschirm leuchtet nach dem Einschalten eine Sekunde lang auf. Keine Ausgabe, der LCD-Bildschirm wird wie unten gezeigt angezeigt (rote Farbe wird angezeigt, Weiß wird nicht angezeigt)
2. Öffnen Sie den Schlüssel. Drücken Sie diese Taste nach dem Einschalten länger als 2 Sekunden, um in den Standardzustand zu wechseln (Körper und Füße sind beide 3 Stunden lang in 5 Gängen), und der LCD-Bildschirm wird wie unten gezeigt angezeigt (rote Farbe erscheint, Weiß erscheint nicht). Wenn es eingeschaltet ist, drücken Sie die Taste länger als 2 Sekunden, um herunterzufahren, keine Anzeige, keine Ausgabe. Heizplan 1
3. Die Standardbedingung (Körper und Füße sind beide 3 Stunden lang in 5 Gängen).
4. Timer-Taste. Drücken Sie im Standardzustand diese Taste zum ersten Mal, um den Status der pünktlichen Einstellung aufzurufen. Die Punktzahl 18 leuchtet, wie in der folgenden Abbildung gezeigt (rote Farbe erscheint, Weiß erscheint nicht, Gelb leuchtet), die Glanzzeit beträgt 3 Sekunden. Drücken Sie die Taste + -, um die Pünktlichkeit zu erhöhen oder zu verringern. Drücken Sie nach dem Ende des Glanzes die Taste + -, um keine Wirkung zu erzielen. Stoppen Sie den Bildschirm nach 30 Sekunden aktiv. Heizplan 2
5. Modustaste. Drücken Sie in der Standardbedingung diese Taste, um die Bedingung für die Einstellung des Temperaturbereichs einzugeben. Drücken Sie zum ersten Mal die Taste, und der Temperaturbereich Nummer 8 leuchtet wie in der folgenden Abbildung gezeigt (rote Farbe erscheint, Weiß erscheint nicht, Gelb leuchtet). Die Blinkzeit beträgt 3 Sekunden. Drücken Sie Die + - Taste kann den Körpertemperaturbereich vergrößern oder verkleinern. Nach dem Aufhören des Blinkens hat das Drücken der + - Taste keine Auswirkung mehr. Heizplan 3 Drücken Sie die Taste erneut. Füße und der Temperaturbereich Nummer 8 leuchten, wie in der folgenden Abbildung gezeigt (rote Farbe erscheint, Weiß erscheint nicht, Gelb leuchtet). Die Leuchtzeit beträgt 3 Sekunden. Drücken Sie die Taste + -, um den Fußtemperaturbereich zu vergrößern oder zu verkleinern Nach dem Anhalten hat das Drücken der + -Taste keine Auswirkung. Stoppen Sie den Bildschirm nach 30 Sekunden aktiv. (Die Gangposition zeigt die endgültige Einstellgangposition). Heizdeckenplan 4
6. Pünktlichkeitsfunktion: 1-12 Stunden.
7. Wenn sich der Bildschirm im Ruhezustand befindet, drücken Sie eine beliebige Taste, um den Bildschirm zu beleuchten, und drücken Sie dann die Taste, um den Bildschirm zu bedienen.
8. Drücken Sie nach Beendigung der Pünktlichkeit eine beliebige Taste, um den endgültigen Einstellungsstatus aufzurufen.
9. Nach 3 Betriebsstunden in den Gängen 4 bis 9 schaltet es automatisch in Gang 3.
10. Leistungsanpassung Die Leistungseinstellung ist in 9 Abschnitte unterteilt: Die Leistungseinstellung verwendet die Impulsbreitensteuerung und der Zeitraum beträgt 10 Sekunden. 1 Gang (20%) - 2 Gänge (30%) - 4 Gänge (40%) - 4 Gänge (50%) - 5 Gänge (60%) - 6 Gänge (70%) - 7 Gänge (80%) - 8 Gänge (90%) - 9 Gänge (100%) 4. Störungserhaltung 1) Wenn der Leckwiderstand zwischen dem Temperaturerfassungskabel und der Last zwischen 300 K und 150 K erkannt wird, wird der Ausgang gestoppt. Wenn es weniger als 150 K ist, zeigt die Gangposition "E". Schließen Sie den Ausgang zusammen. Andere Symbole werden nicht angezeigt.
2) Wenn die Last offen ist oder die Außentemperaturerfassungsleitung offen ist, blinkt im Zahnrad "P". Schließen Sie den Ausgang zusammen. Andere Symbole werden nicht angezeigt.
3) Um einen schlechten Kontakt der Steckdose zu vermeiden, fordern Sie deren Verwendung auf oder kontrollieren Sie sie. Es ist erforderlich, 3 Mal hintereinander die Stromversorgung zu verlieren, und der Controller kehrt in den Ausgangszustand zurück (Herunterfahren).
4) Die obigen Tests werden alle unter Boot durchgeführt. Wartung von Desktop-Partitionen.
1: Die Erkennungslinie ist offen, die Zahnradnummer zeigt "P" und die anderen zeigen nicht.
2: Die öffentliche Leitung ist offen, die Zahnradnummer zeigt "P", die Körperfüße und der obere und untere Teil des menschlichen Körpers leuchten beide. 3: Die Körperlinie ist offen, die Zahnradnummer zeigt "P" und der Körper und der obere Teil des menschlichen Körpers leuchten.
4: Die Fußlinie ist offen, die Zahnradnummer zeigt "P" und die Füße und der untere Teil des menschlichen Körpers leuchten.
5: Bei Kurzschluss zeigt die Zahnradnummer "E" an und andere erscheinen nicht.
