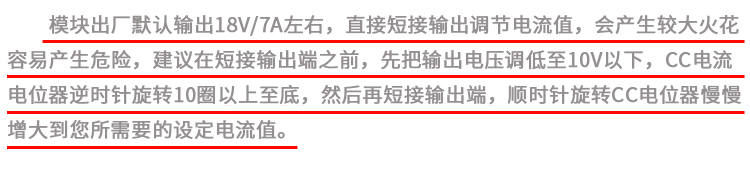

12A大电流大功率 24v19v12v转5v6v 可调降压模块恒压恒流液晶显示 模块出厂默认输出电压电流大约为18V/7A,因为该模块为降压模块，需要您把输出电压调低至输入电压以下才会工作，如果您收到模块后发现输出电压不能调节，请先逆时针旋转CV电压调节电位器20圈以上，再使用模块就可以正常调节电压了；模块为DCDC直流转直流降压模块，不可输入变压器直接降压的交流电；以上问题的退货我们不承担
12A大电流大功率 24v19v12v转5v6v 可调降压模块恒压恒流液晶显示

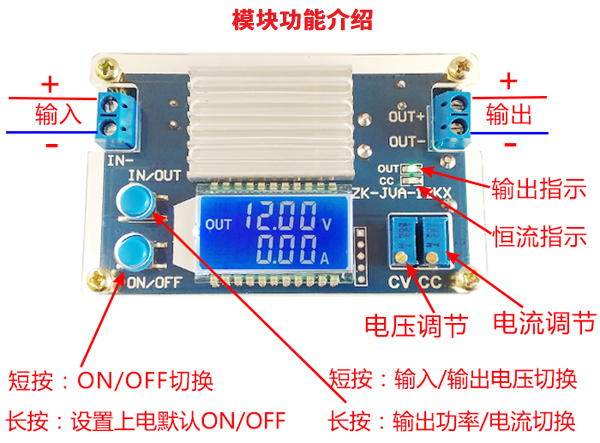

Baby-Highlights:
1.1. Kristallschale, schönes und großzügiges Design, gute Touch-Textur der Knöpfe;

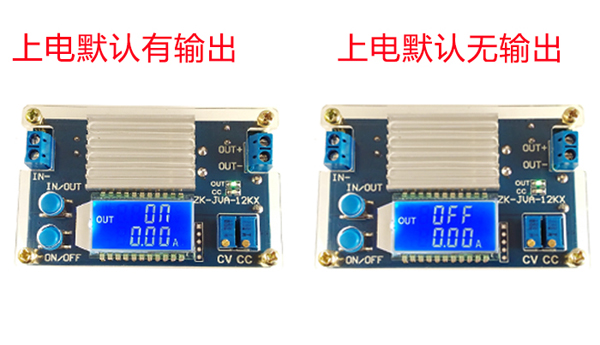

1.2 Die Taste kann den Ausgang steuern, der ein- und ausgeschaltet werden soll, und die Standardeinstellung für das Einschalten kann auf EIN oder AUS gesetzt werden.

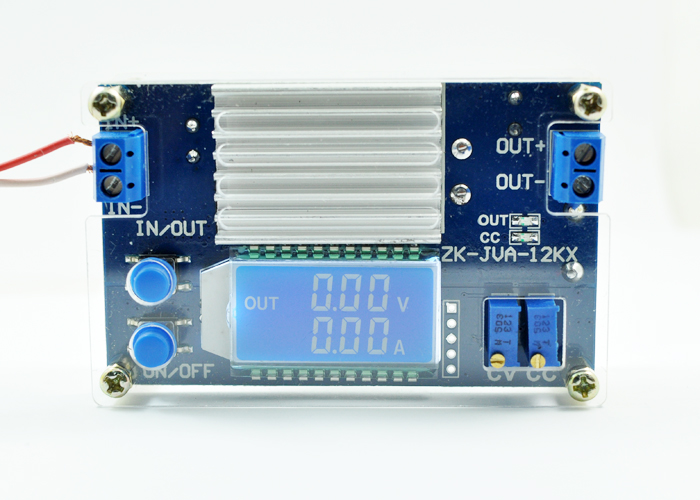

1.3. LCD kann Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung anzeigen;
1.4. Der Eingangsanschluss ist gegen Rückwärtsverbindung geschützt und die Rückwärtsverbindung brennt nicht.
1.5 Hoher Wirkungsgrad über 95%, hoher Strom, geringe Hitze, Ausgangsspannung 1,2-32 V willkürlich einstellbar, Konstantstromwert 0-12 A einstellbar, geeignet für Hochleistungs-LED-Konstantstromantrieb, Lithiumbatterieladung usw.!
2. Produktparameter:
Eingangsspannung: 5,3-32 V (mindestens 4 V können eingegeben werden, um eine Absenkung zu erreichen, aber die Spannungs- und Strommessung ist nicht genau, wenn der Eingang niedriger als 5,3 V ist)
Ausgangsspannung: 1,2-32 V (muss sicherstellen, dass die Eingangsspannung höher als die Ausgangsspannung ist, die minimale Spannungsdifferenz zwischen den beiden beträgt 0,8 V)
Ausgangsstrom: Kann lange Zeit stabil bei 8 A arbeiten und bei verbesserter Wärmeableitung 12 A erreichen
Ausgangsleistung: natürliche Wärmeableitung 120 W (innerhalb von 8 A), verbesserte Wärmeableitung 160 W.
Spannungsanzeige: Auflösung 0,05 V, Bereich 0-32 V.
Aktuelle Anzeige: Auflösung 0,01 A, Bereich 0-12 A.
Umwandlungseffizienz: ca. 96%
Arbeitsstrom: ca. 25mA
Sanftanlauf: Ja (es kann fehlschlagen, wenn das Modul mit hoher Last gestartet wird)
Eingangs-Rückwärtsverbindungsschutz: Ja
Rückflussschutz am Ausgang: Keine (Wenn Sie den Akku aufladen, schalten Sie das Modul ein, bevor Sie den Akku anschließen, und stellen Sie sicher, dass die Batteriespannung unter der Ausgangsspannung liegt. Wenn möglich, schließen Sie bitte eine Rückflussdiode in Reihe mit dem positiven Ausgang an.)
Kurzschlussschutz: Ja

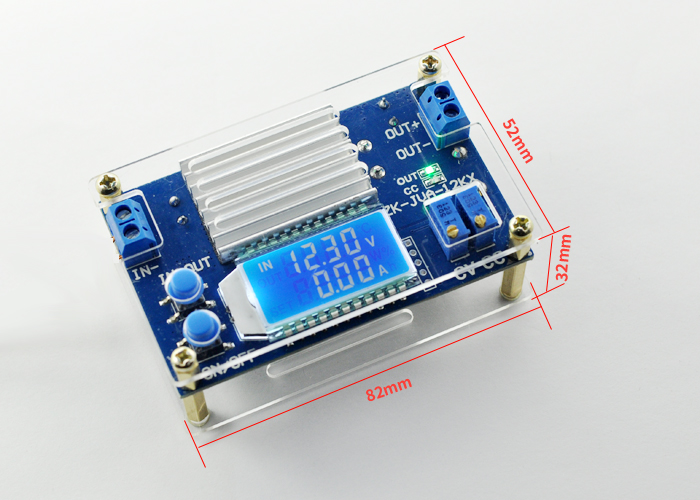

Größe: Länge * Breite * Höhe 82 * 52 * 32 mm
Gewicht: 80g
4. Verwendung:
4.1. Verwendung als normales Abwärtsmodul mit Überstromschutz
(1) Stellen Sie das CV-Konstantspannungspotentiometer so ein, dass die Ausgangsspannung den gewünschten Spannungswert erreicht.
(2) Drehen Sie das Potentiometer für die CC-Stromeinstellung mehr als 10 Umdrehungen bis zum Ende gegen den Uhrzeigersinn. Messen Sie dann mit einem Multimeter den Ausgangskurzschlussstrom mit einem Strombereich von 10A oder 20A (verbinden Sie die beiden Messleitungen direkt mit dem Ausgangsanschluss) und stellen Sie das Potential des CC-Konstantstroms im Uhrzeigersinn ein Der Wandler bewirkt, dass der Ausgangsstrom den Überstromschutzwert erreicht, den Sie einstellen möchten. (Der vom Multimeter angezeigte Stromwert ist beispielsweise 2A, dann kann der maximale Strom bei Verwendung des Moduls nur 2A erreichen. Wenn der Strom 2A erreicht, leuchtet die rote Konstantstrom-Anzeigelampe, andernfalls ist die Anzeigelampe ausgeschaltet.)
4.2. Als Ladegerät verwenden
Das Modul ohne Konstantstromfunktion kann nicht zum Laden des Akkus verwendet werden. Da die Spannungsdifferenz zwischen dem verbrauchten Akku und dem Ladegerät sehr groß ist, ist der Ladestrom zu groß und der Akku ist beschädigt. Daher muss der Akku zu Beginn konstant sein. Aktuelle Aufladung: Wenn die Aufladung einen bestimmten Wert erreicht, wird automatisch wieder auf Konstantspannungsladung umgeschaltet.
(1) Bestimmen Sie die Erhaltungsspannung und den Ladestrom der benötigten wiederaufladbaren Batterie. (Wenn der Lithiumbatterieparameter 3,7 V / 2200 mAh beträgt, beträgt die Erhaltungsspannung 4,2 V und der maximale Ladestrom 1 ° C (2200 mA).)
(2) Im Leerlauf misst das Multimeter die Ausgangsspannung und stellt das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Erhaltungsspannung erreicht (wenn Sie die 3,7-V-Lithiumbatterie laden, stellen Sie die Ausgangsspannung auf 4,2 V ein).
(3) Drehen Sie zuerst das Potentiometer für die CC-Stromeinstellung mehr als 10 Umdrehungen gegen den Uhrzeigersinn bis zum Ende und messen Sie dann mit einem Multimeter den Ausgangskurzschlussstrom mit einem Strombereich von 10A oder 20A (verbinden Sie die beiden Messleitungen direkt mit dem Ausgangsanschluss) und stellen Sie das CC-Konstantstrompotential im Uhrzeigersinn ein Der Ausgangsstrom erreicht den vorgegebenen Ladestromwert;
(4) Schließen Sie den Akku an und laden Sie ihn auf.
(Die Schritte 1, 2 und 3 sind: Der Eingangsanschluss ist mit der Stromversorgung verbunden, und der Ausgangsanschluss ist nicht ohne Last mit der Batterie verbunden.)
4.3. Verwendung als Hochleistungs-LED-Konstantstrom-Antriebsmodul
(1) Bestimmen Sie den Betriebsstrom und die maximale Betriebsspannung, die Sie zum Ansteuern der LED benötigen.
(2) Im Leerlauf misst das Multimeter die Ausgangsspannung und stellt das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die höchste LED-Betriebsspannung erreicht;
(3) Drehen Sie zuerst das Potentiometer für die CC-Stromeinstellung mehr als 10 Umdrehungen gegen den Uhrzeigersinn bis zum Ende und messen Sie dann mit einem Multimeter den Ausgangskurzschlussstrom mit einem Strombereich von 10A oder 20A (verbinden Sie die beiden Messleitungen direkt mit dem Ausgangsanschluss) und stellen Sie das CC-Konstantstrompotential im Uhrzeigersinn ein Der Ausgangsstrom erreicht den vorgegebenen LED-Arbeitsstrom;
(4) Schließen Sie die LED an und testen Sie die Maschine.
(Die Schritte 1, 2 und 3 sind: Der Eingang ist mit dem Netzteil verbunden, und der Ausgang ist ohne LED-Licht ohne Last.)
