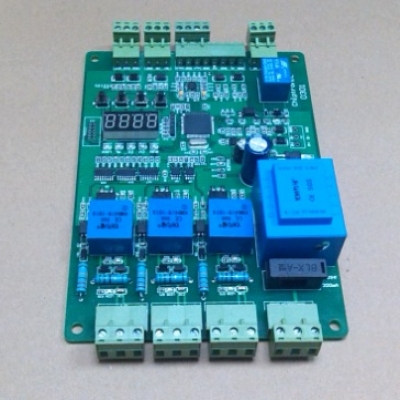

TC330三相半控整流可控硅触发板

TC330三相半控整流可控硅触发板为高度数字化军工品质设计，Fuzzy-PID参数开放性调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有三相半控桥式整流及交流触发方式，可触发1000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载、变压器一次侧等各种负载类型，广泛应用于电解电镀、充放电、三相晶闸管电源、电加热温控等设备。

该三相数字整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等模拟量输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。同时本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。

一、性能特点：

1.1、高性能微处理器，元器件采用高稳定性的进口器件，全自动SMD工艺制造，性能稳定可靠。
1.2、具备数字恒流恒压功能及限流限压功能，对负载进行精确的控制，过流过压过温异常保护及紧急停止功能。
1.3、双排LED显示窗口实时显示运行各种状态，输入键盘具有自动锁定功能，防止误操作。
1.4、智能PID控制方案，参数开放性，可以灵活设定成任何物理量，适应不同性质负载，控制精度高，动态特性好。
1.5、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
1.6、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，与各种仪表、PLC信号直接接口；也可用电位器或面板按键手动控制。
1.7、缺相保护：主回路电源出现缺相时报警提示，并实时控制负载停止输出。
1.8、软启动：在启动时，输出电压会从零开始逐渐增大到100%，以消除对电网及负载的冲击，软启动时间参数可设置。
1.9、缓关闭：在关闭时，输出电压会从100%开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
1.10、具有自动识别相序功能，对控制板供电电源无相序要求，无需外接同步信号，免调试，接线方便。
1.11、电流环（电压环）反馈输入信号支持互感器、霍尔电流（电压）传感器、0-75mV分流器、0-5V等各种模拟量输入信号。
1.12、可控硅驱动接口带双排LED灯指示，绿灯指示触发板是否故障，红灯指示外接控制线是否正确，可以快速检查出错位置。
