一、概述
APS0260是一款苹果Apple Lightning母座通讯协议解码芯片IC,采用SOT23-6L封装,可完美支持Apple Lightning 母座接口的数据传输和充电输入。
二、特点
1、集成度高,极少的外围元器件。
2、电路简单,价格优势明显。
3、稳定性高,兼容性强。
4、支持数据传输和充电。
三、应用范围
1、苹果音响Lightning母座充电输入。
2、苹果iWatch Lightning母座充电输入。
3、苹果AirPods TWS蓝牙耳机对耳充电仓Lightning母座输入。
4、苹果Lightning母座输入充电移动电源。
5、苹果Lightning母座输入充电移动电源背夹。
6、苹果Lightning母座输入无线充电背夹。
7、苹果Lightning母座输入无线充电发射底座。
8、苹果Lightning母座输入转接头。
9、苹果Lightning母座输入电子烟。
10、iPhone Lightning耳机母座充电输入接口。
四、苹果设备、iOS系统、配件支持
1、支持苹果USB-ALightning数据线。
2、支持苹果USB-C(Type-C) TO Lightning数据线。
3、支持苹果iOS系统所有版本。
五、封装及引脚定义描述

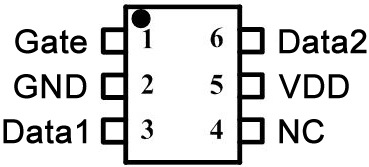

1、封装及引脚定义
APS0260 SOT23-6L
2、引脚定义描述
APS0260 | 引脚定义 | 功能描述 |
1 | Gate | N-MOSFET控制输出端。如果不使用请悬空。 |
2 | GND | 芯片地。 |
3 | Data1 | 苹果Lightning通讯协议握手信号1。 |
4 | NC | 空脚,芯片内部无连接。 |
5 | VDD | 芯片供电正电源。 |
6 | Data2 | 苹果Lightning通讯协议握手信号2。 |
六、电气参数
1、芯片极限物理特性
参数 | 符号 | 值 | 单位 |
端口输入电压范围 | VIN | -0.3~6 | V |
工作环境温度范围 | TA | -20~80 | ℃ |
存储温度范围 | Tstg | -65~150 | ℃ |
人体模型(HBM) | ESD | 4 | KV |
2、推荐工作条件
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
输入电压 | VIN | 1.8 | 5 | 5.5 | V |
工作环境温度 | TA | -10 | ─ | 70 | ℃ |
3、电气特性(除特别说明,TA=25℃sss)
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
输入电压 | VIN | 1.8 | 5 | 5.5 | V | |
sss输入工作电流 | IVIN | VIN=5V | 210 | 280 | uA | |
VIN=2V | uA | |||||
驱动电流 | IDRIVE | 10 | mA |
七、应用参考电路图
注意:
(1)、以下为参考电路,实际应用根据负载的上电曲线,决定是否加N-Channel MOSFET。
(2)、不加MOS电路应用。
a、如果负载电路上电有一定斜率,接后级的负载实测验证后不加N-MOS能工作,可以不加N-MOS。
b、比如TP4054、TP4055、TP4056等线性充电管理IC一般情况下可以不加N-MOS。
(3)、加N-Channel MOSFET电路应用。
a、如果负载电路上电曲线上升沿陡峭,需要加N-MOS。否则后级的负载电路会把Lightnin母座5V电压拉低(认证信号未握手成功前,Lightnin母座5V电压的电流很小),拉低后导致芯片不能通信。加了N-MOS,芯片 Gate脚经过延时后打开N-MOS,避免后级的负载电路把Lightnin母座5V电压拉低。
b、经过我司长期的经验积累,如果使用英集芯的电源管理充电芯片,绝大部分型号需要加N-MOS,有部分型号还需N-MOS的Gate脚加105电容到GND地。

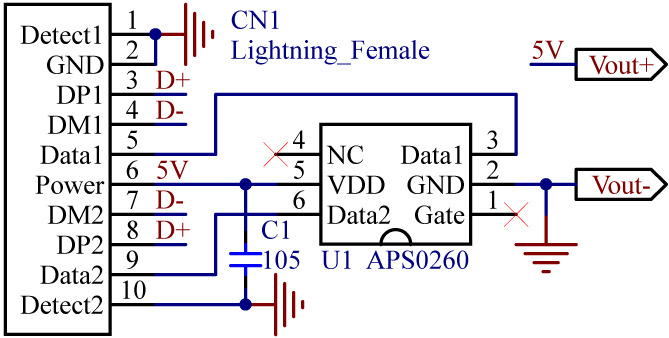

1、不加N-MOSFET应用参考电路图

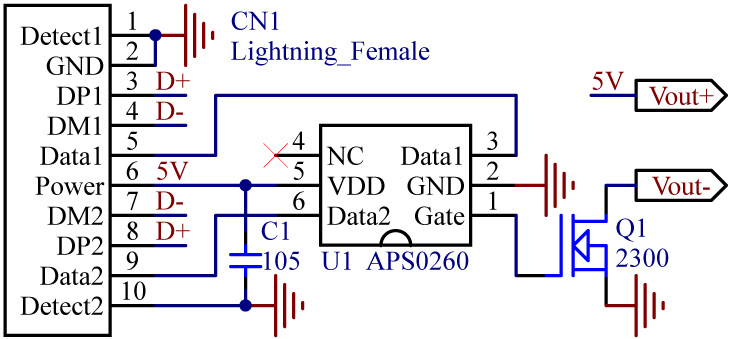

2、加N-MOSFET应用参考电路图

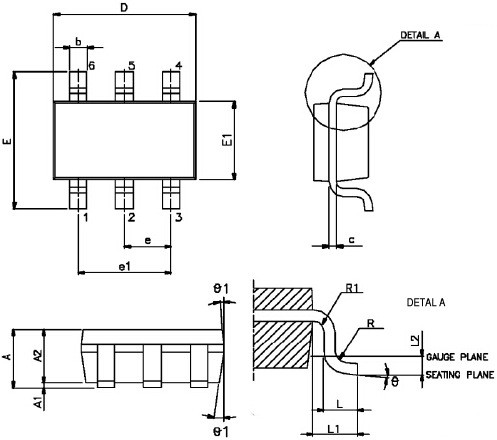

八、封装信息(Packaging) SOT23-6L
Symbols | Dimension In MM | Symbols | Dimension In MM | |||||
Min | Nom | Max | Min | Nom | Max | |||
A | ─ | ─ | 1.45 | e1 | 1.90 BSC | |||
A1 | 0.00 | ─ | 0.15 | L | 0.30 | 0.45 | 0.60 | |
A2 | 0.90 | 1.15 | 1.30 | L1 | 0.60 REF | |||
b | 0.22 | ─ | 0.38 | L2 | 0.25 BSC | |||
c | 0.08 | ─ | 0.22 | R | 0.10 | ─ | ─ | |
D | 2.90 BSC | R1 | 0.10 | ─ | 0.25 | |||
E | 2.80 BSC | θ | 0° | 4° | 8° | |||
E1 | 1.60 BSC | θ1 | 5° | 10° | 15° | |||
e | 0.95 BSC |
九、注意
