TTP223-BA6,单键触摸触控芯片IC,APS8233E

APS8233E，SOT23-6L，CMOS输出(QC)。

APS8233F，SOT23-6L，NMOS开漏输出(QD)。

APS8233C，DFN6L(2*2*0.75mm)，CMOS输出(QC)。

APS8233B，DFN6L(2*2*0.75mm)，NMOS开漏输出(QD)。

一、产品概述

APS8233系列是单通道触摸检测芯片。该芯片内置LDO稳压电路单元模块，提供稳定电压给芯片触摸单元模块使用。芯片内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛满足各类电子产品触摸应用需求。

二、主要特性

1、芯片内置LDO稳压电路单元模块。

2、工作电压范围宽：2.2V～5.5V。

3、超低功耗，低功耗模式典型值1.5uA@VDD=3V/无负载。

4、按键最长响应时间：低功耗模式下约220ms@VDD=3V。

5、按键持续长按最长时间：

APS8233E、APS8233F、APS8233C、APS8233B：16秒(±30%)。

APS8233G：无穷大。

6、上电初始化约400mS为计算介质和计算环境变量时间，此期间内不要触摸检测点，且此时所有功能被禁止。

7、外部电容(1～50pF)调整触摸灵敏度。

8、外部配置引脚设置为多种模式。

9、输出模式选择(TOG)：同步模式直接输出或保持模式锁存(toggle)输出。

10、有效电平选择(AHLB)：高电平输出有效或低电平输出有效。

11、CMOS输出(QC)； 输出高电平有效或低电平有效。

12、NMOS开漏输出(QD)：只限用于低电平输出有效。

13、具有触摸环境自适应算法，工作环境发生变化可以快速自动适应。

14、具有上电复位、低压复位功能。

15、高可靠性，抗干扰能力强，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作。

16、工作温度范围：-40～85℃

17、HBM ESD：大于5KV。

三、应用范围

可适用于所有电子产品触摸界面为塑料、玻璃、陶瓷、木头等介质。

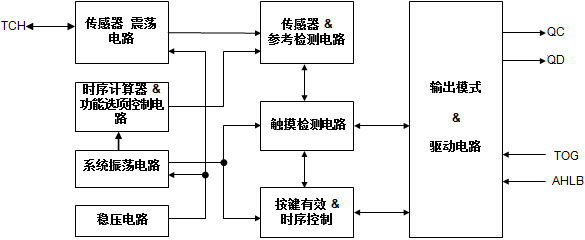

四、系统框图

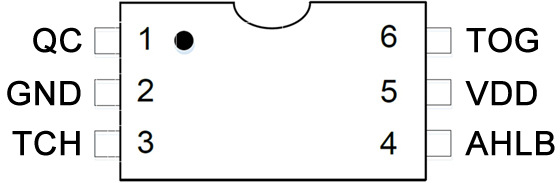

五、封装及引脚说明

APS8233E,SOT23-6L,CMOS输出(QC)，16秒

APS8233G,SOT23-6L,CMOS输出(QC)，无穷大

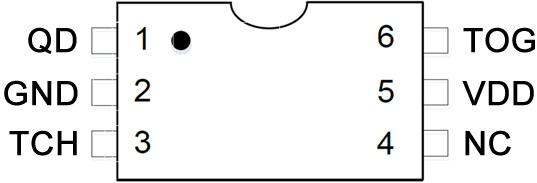

APS8233F,SOT23-6L,NMOS开漏输出(QD),16秒

APS8233C,DFN6L(2*2*0.75mm),CMOS输出(QC),16秒

APS8233B,DFN6L(2*2*0.75mm),NMOS开漏输出(QD),16秒

引脚功能描述表：

NMOS开漏输出(QD)：只限用于低电平输出有效。

引脚类型：

I：CMOS输入。                         O：CMOS输出。

I/O：CMOS输入/输出。                  P：电源/接地。

I-PH：CMOS输入内置上拉电阻。          I-PL：CMOS输入内置下拉电阻。

OD：开漏输出，无二极管保护电路。

六、功能描述

1、输出模式和选项脚位

AHLB和TOG选项脚位为锁存类型:上电默认状态为0，若上电前管脚被接至VDD,则上电后状态变为1,且不会增加功耗。

TOG脚位：选择同步模式直接输出或保持模式锁存(toggle)输出。

AHLB脚位：选择CMOS输出高电平有效或低电平有效。

QC脚（CMOS输出）选项特性：

QD脚（NMOS开漏输出）选项特性：

注意：为保证可靠性，AHLB、TOG管脚请接到VDD或GND固定电平状态。

2、按键持续长按最长时间

若有物体覆盖触摸盘或环境发生很大变化，可能导致触摸检测持续有效。为避免此情况, 设置了最长按键时间,芯片

内部触控算法检测到输入有效持续时间达到设定值时，系统会回到上电初始状态，且输出回到上电初始化状态。

注意：APS8233G按键持续长按最长时间为无穷大，带电组装的内置电池产品请不要选择无穷大版本：

(1)、考虑到有些应用时，会有持续长时间的按键，按键持续长按时间为无穷大。若有物体盖住检测板，可能造成足以侦测到的变化量，将会一直处于检测到有触摸的状态，应用时应避免此情况。一般需要重新上电复位。

(2)、带电组装的内置电池产品，产品通过主控单片机MCU控制APS8233G的电源VDD，以达到可控制重新上电复位。

(3)、带电组装的内置电池产品，工业级强抗干扰无穷大版本，请使用我司OPSUN21K，请向我司索要OPSUN21K规格书。

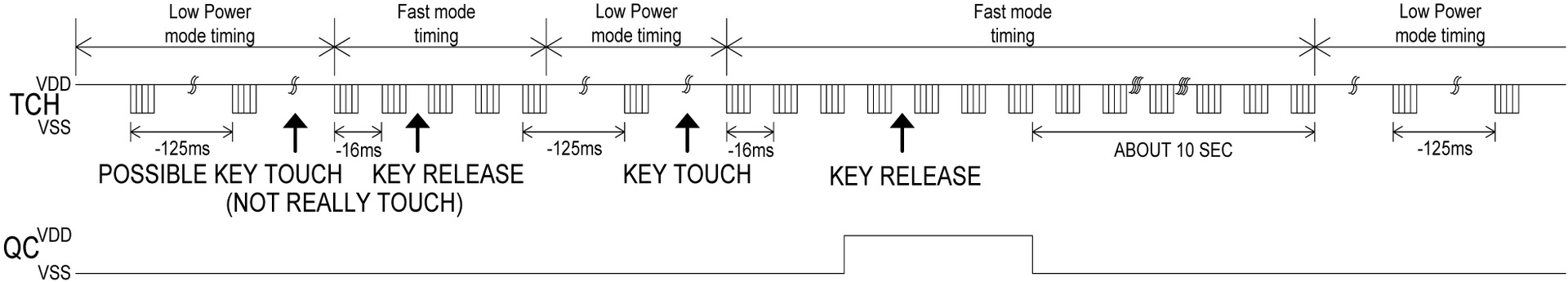

3、低功耗模式

IC在低功耗模式下运行，可节省功耗，在此模式下侦测到按键触摸后会切换至快速模式，直到按键触摸释放，并保持约10秒快速模式，然后返回低功耗模式。

4、灵敏度调整

PCB的布局布线、触摸介质的不同、外壳的结构不同，灵敏度需要调整，灵敏度调整必须根据实际产品外壳厚度和装配应用调整。调整灵敏度的方法：

(1)、调整触摸盘大小：在其它条件不变的情况下，使用较大的触摸盘尺寸可增加灵敏度，反之则会降低灵敏度；但当触摸盘尺寸大到一定程度灵敏度将不会继续上升。

(2)、调整介质面板厚度：在其它条件不变的情况下，使用较薄的介质可增加灵敏度，反之则会降低灵敏度。

(3)、调整Cs电容值：在其它条件不变的情况下，触摸输入引脚对地Cs电容越小灵敏度最高；反之Cs电容越大灵敏度越低，Cs电容可用范围：(1≦Cs≦50pF)。

(4)、调整灵敏度的电容Cs必须选用较小的温度系数及较稳定的电容器，如X7R电容器、NPO电容器。针对触摸应用，建议选择NPO电容器，以降低因温度变化而影响灵敏度。

七、参考电路图

注意：

(1)、在PCB上从触摸盘到TCH管脚的走线越短越好，且触摸走线与其它走线不得平行或交叉。

(2)、电源供电必须稳定，若电源电压发生快速漂移或跳变，可能造成灵敏度异常或误检测。

(3)、覆盖在PCB上的介质，不得含有金属或导电材料成份﹐表面涂料也同样要求。

(4)、必须在VDD和GND间使用104或更大容量电容；且应采取与IC的VDD和GND管脚最短距离布线。

(5)、触摸盘的形状与面积、以及与TCH引脚间导线长度，均会对触摸感应灵敏度产生影响。

(6)、PCB铺地比例越小(或触摸走线和触摸盘离铺地间距越远)，PCB触摸焊盘与地之间的寄生电容越小，人体触摸后手指电容相对PCB寄生电容变化越大，触摸灵敏度越高，可穿透介质越厚，但易受到外界干扰。

(7)、PCB铺地比例越大(或触摸走线和触摸盘离铺地间距越近)，PCB触摸焊盘与地之间的寄生电容越大，人体触摸后手指电容相对PCB寄生电容变化越小，触摸灵敏度越低，可穿透介质越薄，不易受到外界干扰。

(8)、建议实际应用时兼顾灵敏度和抗干扰设计PCB的铺地形式。如对穿透介质厚度要求不高，建议增加铺地比例以提高抗干扰性能。切忌不要在触摸信号线附近铺死铜，死铜会接收大量干扰耦合到触摸信号线。

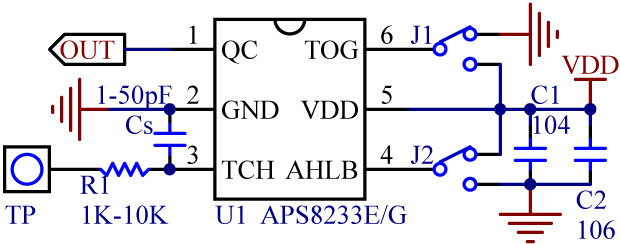

1、APS8233E，SOT23-6L,CMOS输出(QC)参考电路图

   APS8233G，SOT23-6L,CMOS输出(QC)参考电路图

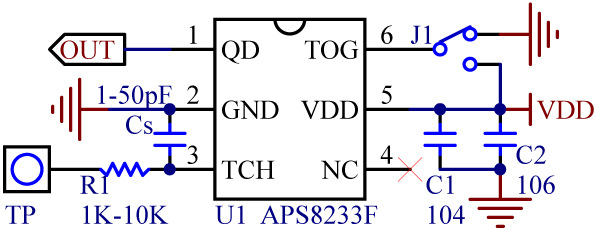

2、APS8233F，SOT23-6L, NMOS开漏输出(QD)参考电路图

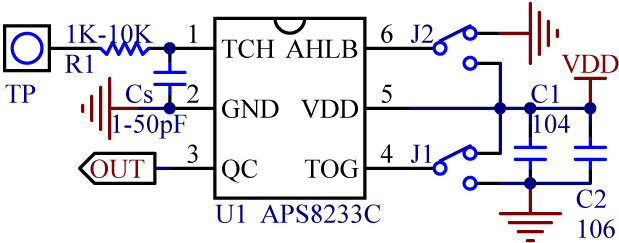

3、APS8233C,DFN6(2*2*0.75mm) ,CMOS输出(QC)参考电路图

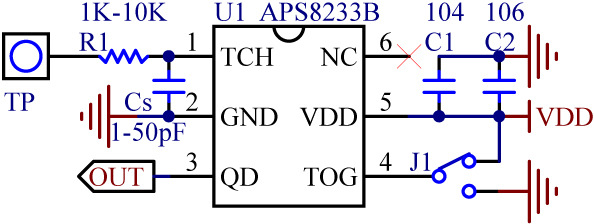

4、APS8233B,DFN6(2*2*0.75mm) ,NMOS开漏输出(QD)参考电路图

八、电气特性

1、电气特性极限参数

2、直流特性:如无特殊说明VDD=2.2V～5.5V，Temp=25ºC

九、封装信息(Packaging)

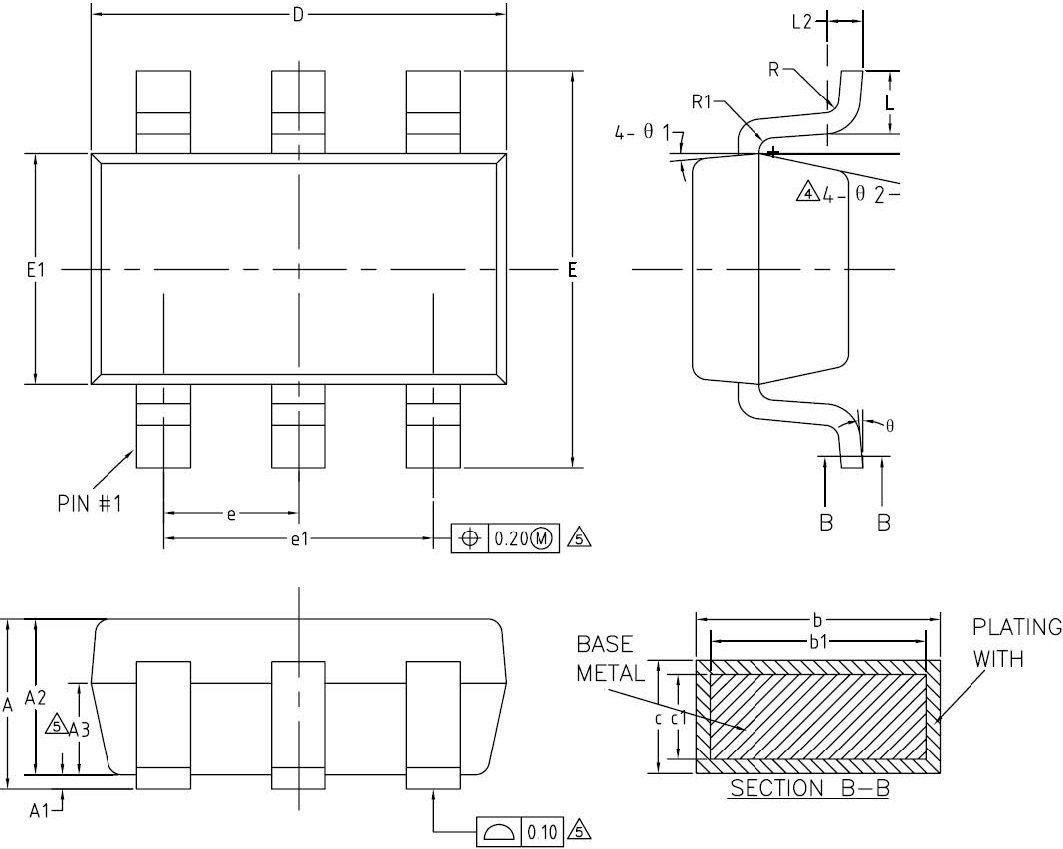

1、SOT23-6L

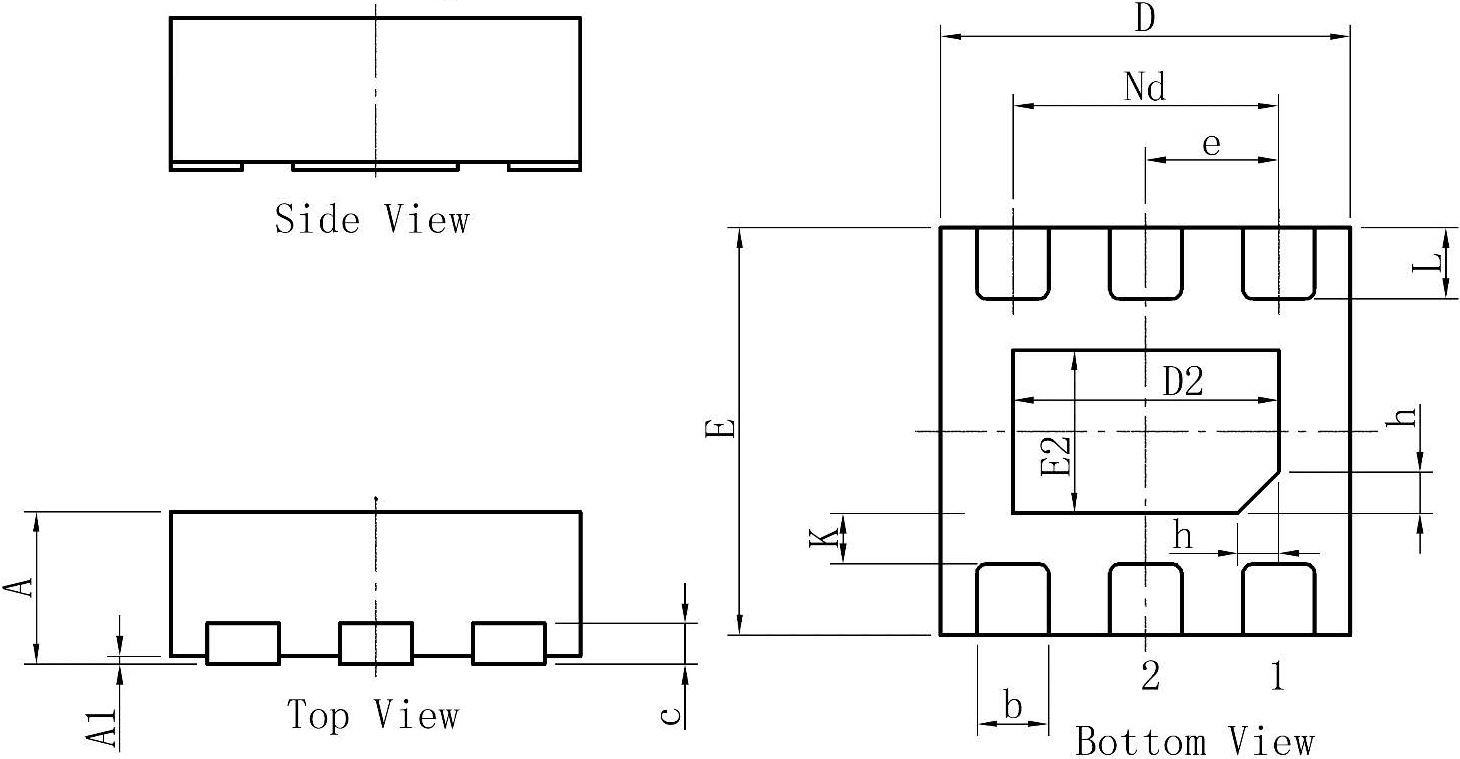

2、DFN6L(2*2*0.75mm)

十、注意
