一、 功能及应用

EC340EGB    定时器芯片
    CMOS  制造工艺，低功耗。电压范围宽，抗干扰能力强。OUT 输出低电平，可定时时间范围宽,定时模式可选8-512  倍差。上电不计时高电位（高阻态），按键开始定时，OUT输出低电平，定时时间到，输出转为高电位（高阻态）中途触发无效。

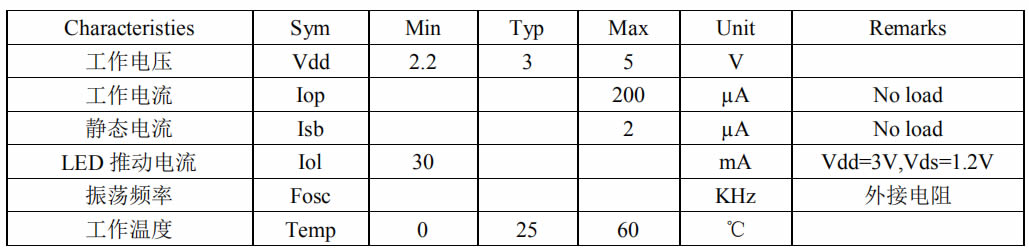

二、电气参数  (VDD=3.0V，GND=0V,Ta=25℃)

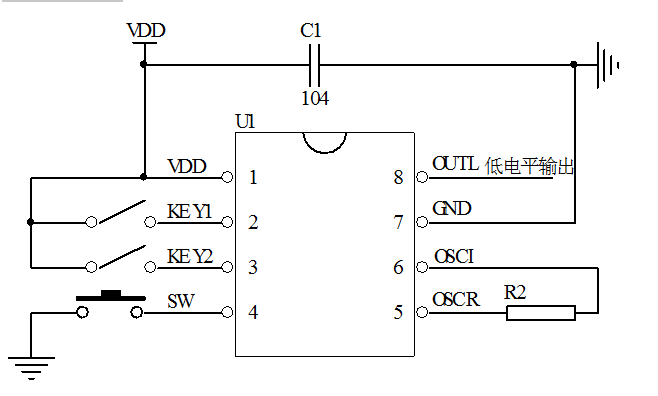

三、参考电路图

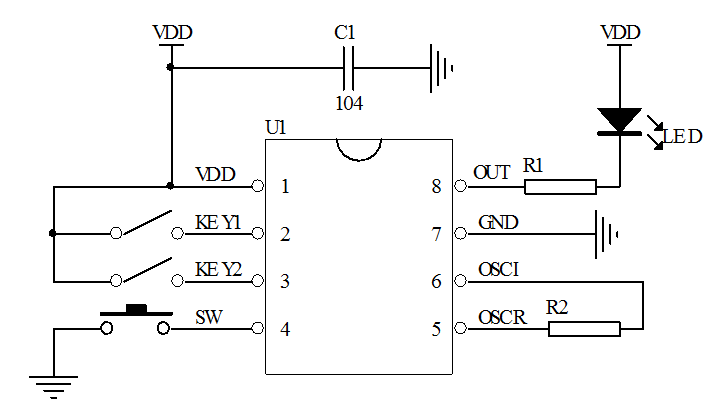

  接LED电路：

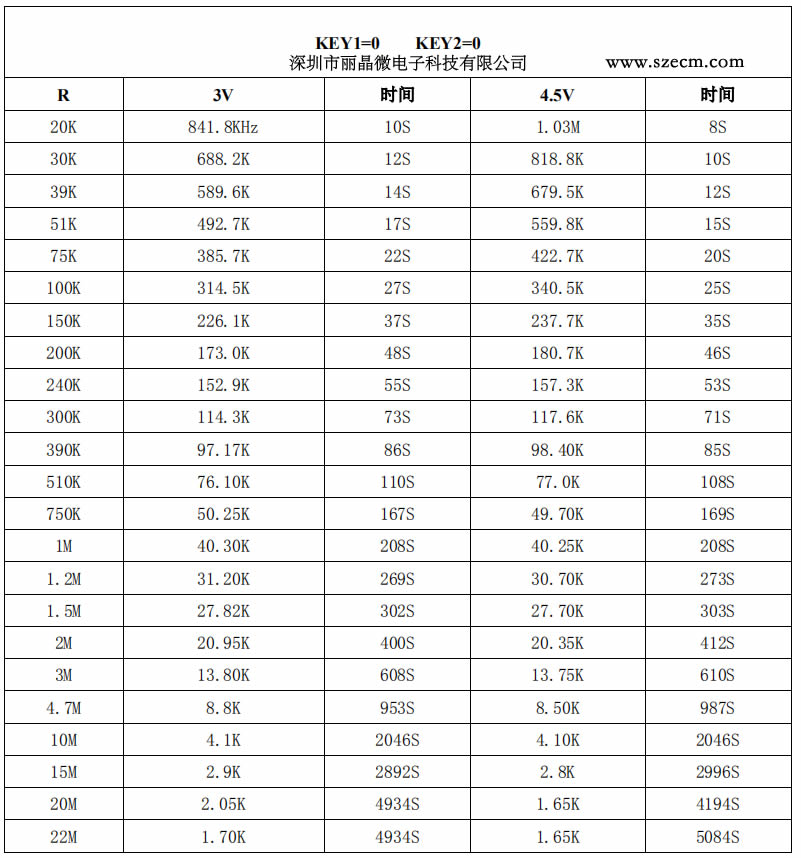

四、外接电阻频率测试参数

时间选择方法：

KEY1=0，KEY2=0 都悬空，定时时间如下表

KEY1=VDD，KEY2=VDD 同时接 VDD，定时时间是表中 512  的倍

KEY1=VDD，KEY2=0 定时时间是表中 8 的倍

KEY1=0，KEY2=VDD 定时时间是表中 64 的倍

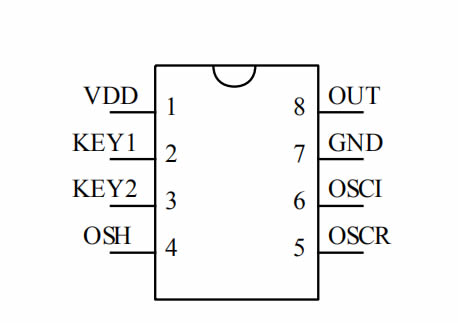

五、封装脚位图(SOP-8)

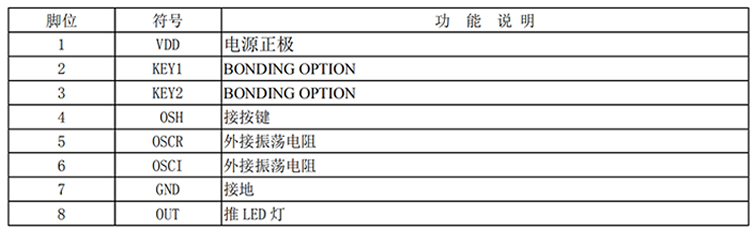

六、PIN  脚功能描述

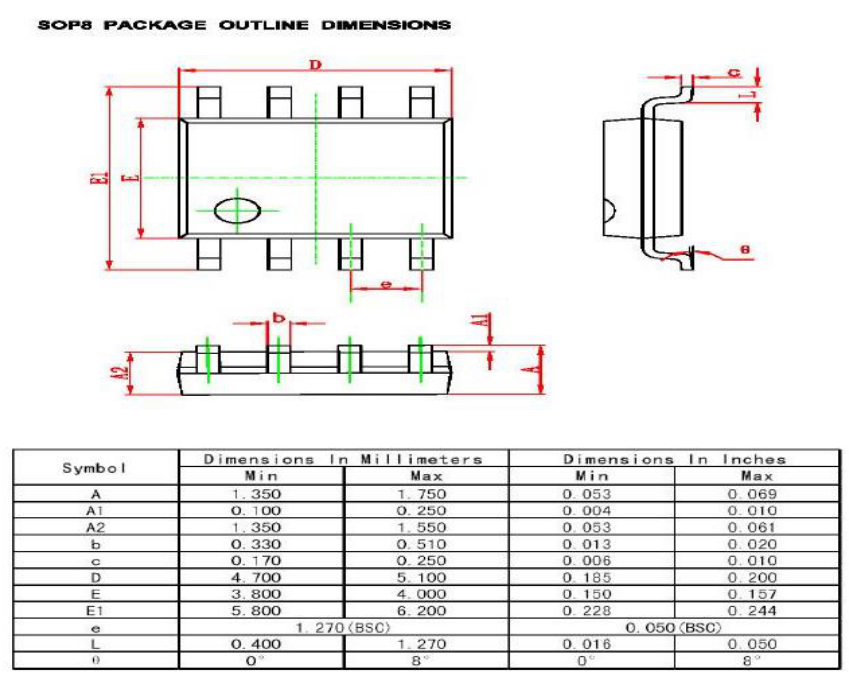

七、封装尺寸图
