一． 功能说明
供电方式：DC5V
两路输入控制，两路输出
上电不工作，
KEY1：短按开启负载灯OUT2亮，同时工作指示灯OUT1也亮，计时5分钟后灭灯；中途触发有效，重新开始计时5分钟，OUT1与OUT2同步；
KEY2：为霍尔开关，磁铁靠近，按键KEY1才有效，磁铁远离则无效；工作中拿开磁铁则马上停止工作；重新开始工作需磁铁靠近霍尔开关然后再次触发KEY1；
二. 电气参数（VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 1.5 | mA | |||
静态电流 | ISTB | 5 | uA | VDD=5.0V | ||
驱动电流低电平输出 | IOL | 14 | mA | VDD=5.0V,VOL=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | VDD=5.0V,VOH=VDD-0.7 | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
内部高频 RC16M/18M/14MHz 振 荡频率 | FHIRC1 | -2% | 16 | +2% | MHz | VDD=2 ~5V |
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | -10 | 25 | 70 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |

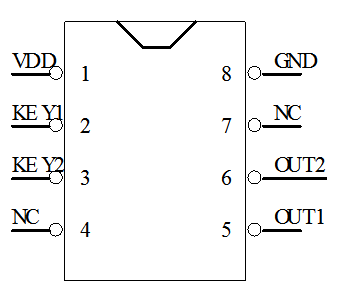

三. 脚位图（SOP-8）
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | KEY2 | 霍尔开关 |
3 | KEY1 | 按键开关 |
4 | NC | 悬空 |
5 | OUT1 | 输出1，高电平有效 |
6 | OUT2 | 输出2，低电平有效 |
7 | NC | 悬空 |
8 | GND | 电源负 |

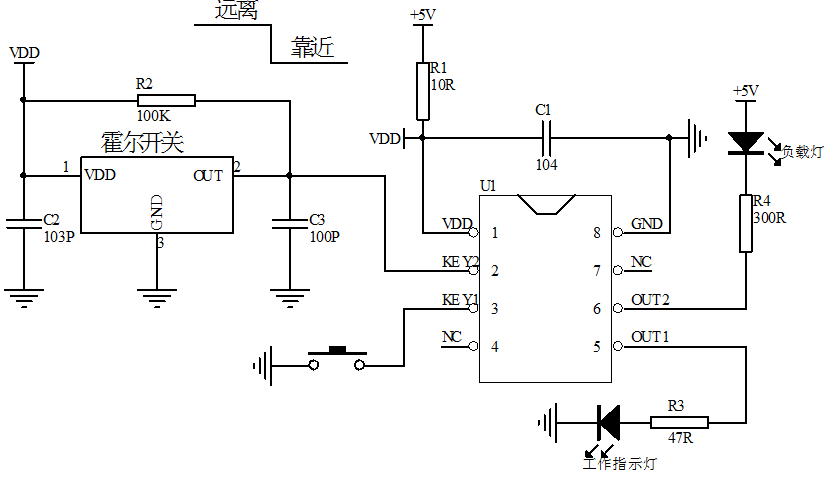

四. 电路图参考

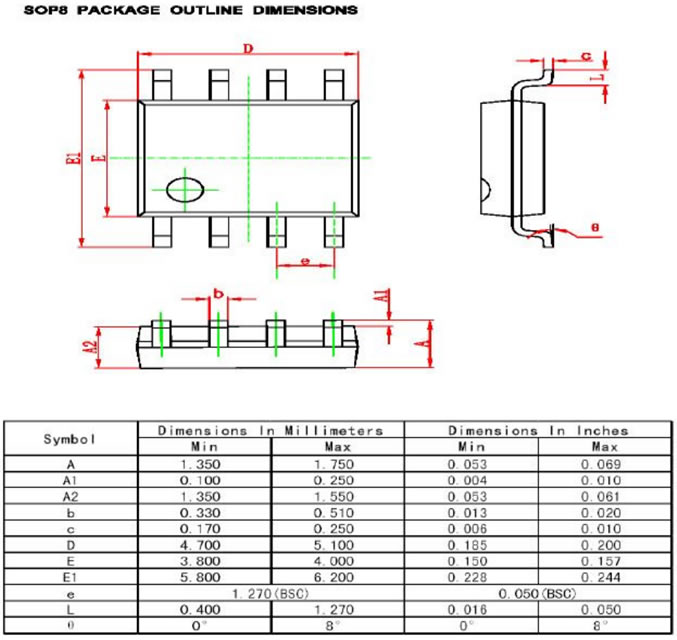

五. 封装尺寸图（SOP-8）
六. 版本说明
版本 | 日期 | 描述 |
EC200515-17DD-1AE7 | 2020/5/18 | V01初版 |
