人体感应模组-JW-PIR612A产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号人体感应模组-JW-PIR612AWorking Voltage工作电压2.8V-9VMaterial Picture实物图样

人体感应模组-JW-PIR612A


产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

人体感应模组-JW-PIR612A

Working   Voltage

工作电压

2.8V-9V

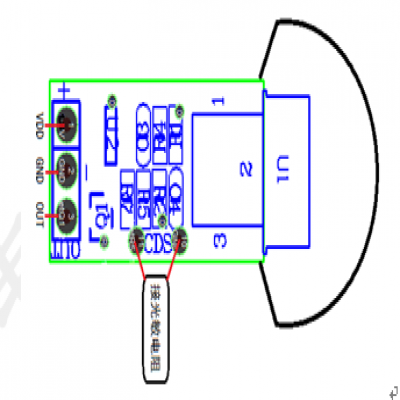

Material   Picture

实物图样

           人体感应模组-JW-PIR612AMini

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

General

    612A人体感应模块:是将数字智能控制电路与人体探测敏感元都集成在电磁屏蔽罩内的热释电红外传感器。人体探测敏感元将感应到的人体移动信号通过甚高阻抗差分输入电路耦合到数字智能集成电路芯片上,数字智能集成电路将信号转化成15位ADC数字信号,当PIR信号超过选定的数字阀值时就会有定时的REL电平输出。OEN使能端可使REL输出或通过光照传感器自动控制。灵敏度和时间参数通过电阻设置,对应相应的数值,其电压被转化成为带有7位分辨率的数字阀值。所有的信号处理都在芯片上完成。 灵敏度高,可靠性强,广泛应用于各类自动感应电器设备。



Features and Electrical Specification

1.工作电压:DC 2.8V-9V;

2.工作电流:<50uA;

3.延时:可调(贴片电阻调节);

4.光控:不可调;

5.灵敏度:可调(贴片电阻调节);

6.封锁时间:可调(贴片电阻调节);

7.触发方式:可重复;

8.感应范围:≤100度锥角, ≤4米;

9.工作温度:-20 - +80℃

10.PCB外形尺寸:10mm*20mm



Lens information

Lens diameter: 17mm (default), detecting angle≥100°, detecting range<5M.

人体感应模组-JW-PIR612AMini

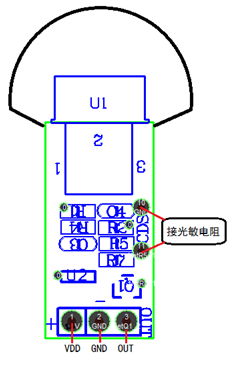

Application Note



Funtions:



1、DC-INPUT:为工作电压、输入电源电压,范围是(DC 2.7V-9V)。

2、VOUT:为3V高低电平输出,有感应输出时,是高电平3V;无感应输出时,是低电平0V。

3、DELAY_TIME:为延时调节;默认延时为10秒;通过上拉和下拉电阻,可以调节输出延时。



Parameter Setting



1.      Input voltage and Quiescent current

According to the input voltage,the current of the Module≤20uA:

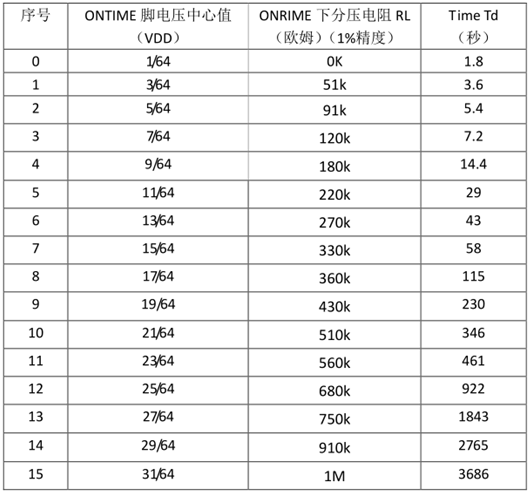

2.      Delay time adjustment

人体感应模组-JW-PIR612AMini
