3W功放模组 JW-PA-3W

3W功放模组 JW-PA-3W产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号3W功放模组JW-PA-3WWorking Voltage工作电压6V~9V(默认)Picture产品样片

3W功放模组 JW-PA-3W


产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

3W功放模组

JW-PA-3W

Working   Voltage

工作电压

6V~9V(默认)

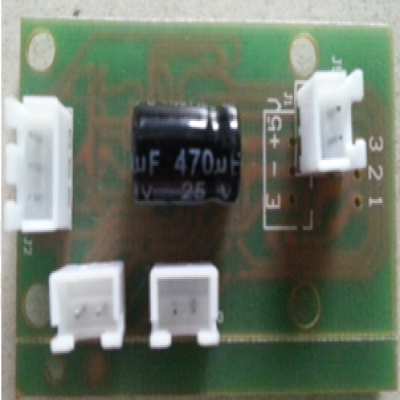

产品样片

           3W功放模组 JW-PA-3W

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

          本产品是一款3W,立体声D类音频功率放大器,能够以D类放大器的效率提供AB类功率放大器的性能。采用D类结构,能够以高于90%的效率提供3W功率。新型的无滤波器结构可以省去传统的D类放大器输出低通滤波器,从而节省了系统成本和PCB空间,是便携式应用的理想选择。

★ 无滤波的D类放大器,低静态电流和低EMI

★ 在4Ω负载和5V电源条件下,提供高达3W输出功率

★ 高达90%效率

★ 低THD,低噪声

★ 短路电流保护

★ 热保护

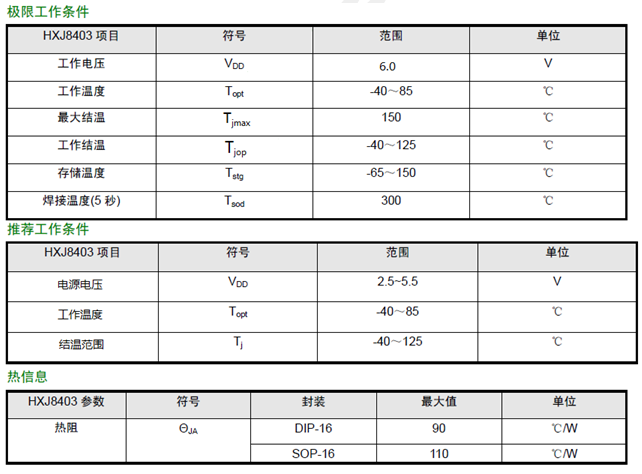

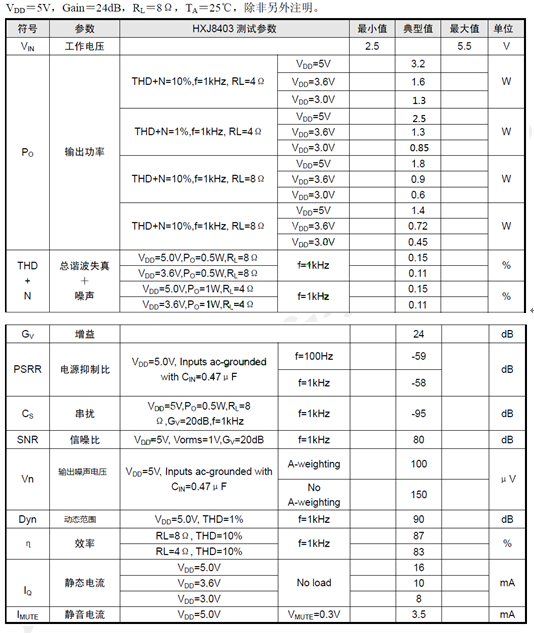

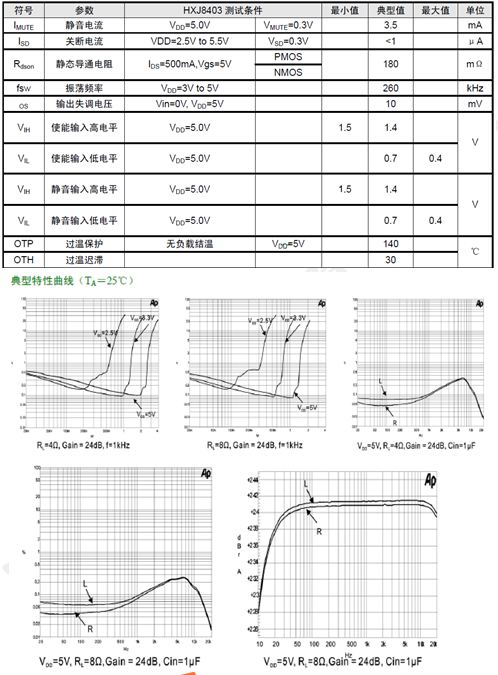

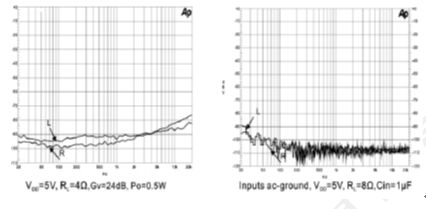

二.  Electrical Specifications(电气特性)

JW_PA_3W

JW_PA_3W

JW_PA_3W

JW_PA_3W



产品接线说明:

符号

参 数 描 述

备 注

J1-5V+

电源正

2.5V   ~ 5.5V(電源二選一)

J5-6V

电源正

6V~9V(電源二選一),需加焊LM317料件

电源地


E

功放使能

高电平有效,可不接

R

音频右声道输入


G

音频输入地


L

音频左声道输入


J3、J4

喇叭输出

接3W喇叭

使用注意事项

1. 当功放工作在无滤波器时,必须先接通扬声器再接通电源,否则容易对芯片造成损坏。

2. 当功放工作在无滤波器时,最好在连接到扬声器的引出口先套上一个铁氧体磁环,以减少可能的电磁干扰。

芯片的极限工作电压为6伏,最大工作电压为5.0伏。在电池工作时,应当注意如果采用4节新的普通干电池或碱性电池时,其电压有可能会超过6V,从而对芯片造成损坏,所以最好采用4节充电电池,或是3节碱性电池,其总电压不超过5.5V。

3. 由于芯片中的数字音量控制具有很大的增益,所以在增大其音量时要注意不要让输入信号过大而使信号产生削波限幅,甚至还可能使芯片损坏。

4. 在测试时,如果无滤波器工作,采用纯电阻代替扬声器,所得到的测试结果会比采用扬声器作为负载时的结果为差,包括THD的结果,效率测试的结果等。

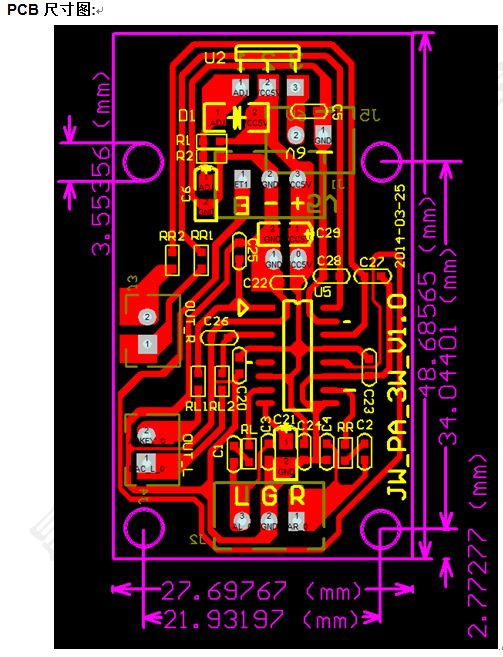

PCB尺寸图:

JW_PA_3W
