全贴片手握心率侦测板 SH601-M0-T0

全贴片手握心率侦测板 SH601-M0-T0产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号全贴片手握心率侦测板SH601-M0-T0Working Voltage工作电压2.4V-5.5VEnable “H” or “L”备注说明(请选择)“E”信号选择 □“H”高电平 □“L”低电平■无Picture产品样片

全贴片手握心率侦测板 SH601-M0-T0


产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

全贴片手握心率侦测板

SH601-M0-T0

Working   Voltage

工作电压

2.4V-5.5V

Enable   “H” or “L”

备注说明(请选择)

“E”信号选择   □“H”高电平

  □“L”低电平

■无

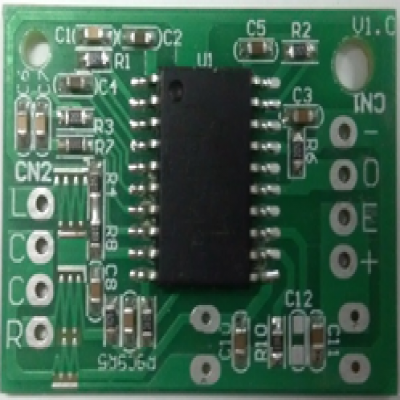

产品样片

                                                        SH601-MO-TO

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

          本产品是一款心率接收模块有很好的抗干扰性能,可适用搭配使用于保健产品及运动器材等。

★ 实时输出检测到心率,输出波形准确

★ 侦测心跳范围30~240 RPM

★ 抗干扰能力强

★ 低功耗

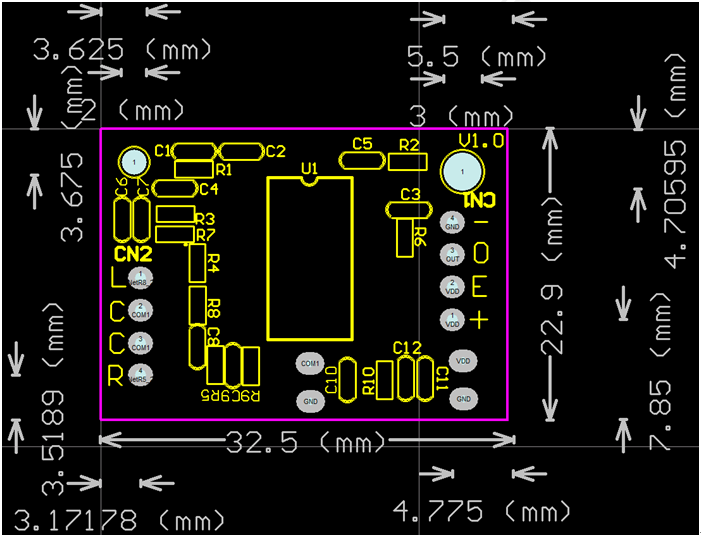

二、尺寸图



SH601-MO-TO



三、Electrical Specification(电气特性)

极限工作条件

项目

范围

单位

工作电压

6.0

V

工作温度

0~70

存储温度

-50~125

焊接温度(5秒)

300

推荐工作条件

项目

范围

单位

工作电压

2.4~5.5V

V

工作温度

0~70

存储温度

-40~125

DC Characteristics

Parameter

Symbol

Min.

Tpy.

Max.

Unit

Conditions

Operating   Voltage

Vdd

2.4


5

V


Satand-by Current

Istd



10

uA

VDD=3.0V

Output Driving Current

IoH

300



uA

VDD=3.0V

Output Sink Current

IoL

1.0



mA

VDD=3.0V

四、产品接线说明

符号

参 数 描 述

备 注

+

电源正

2.4V   ~ 5.5V

E

电源正

2.4V   ~ 5.5V

O

心率信号输出

约200ms脉冲信号

电源地

-

L

人体左输入(金属极板)


C

人体左输入(金属极板)

公共端

C

人体右输入(金属极板)

公共端

R

人体右输入(金属极板)
