苹果Lightning母座协议解码IC芯片,APS0225

一、概述

APS0225是一款苹果Apple Lightning母座通讯协议解码芯片IC，采用SOT23-6L封装，可完美支持Apple Lightning 母座接口的数据传输和充电输入。

二、特点

1、集成度高，极少的外围元器件。

2、电路简单，价格优势明显。

3、稳定性高，兼容性强。

4、支持数据传输和充电。

三、应用范围

1、苹果音响Lightning母座充电输入。

2、苹果iWatch Lightning母座充电输入。

3、苹果AirPods TWS蓝牙耳机对耳充电仓Lightning母座输入。

4、苹果Lightning母座输入充电移动电源。

5、苹果Lightning母座输入充电移动电源背夹。

6、苹果Lightning母座输入无线充电背夹。

7、苹果Lightning母座输入无线充电发射底座。

8、苹果Lightning母座输入转接头。

9、苹果Lightning母座输入电子烟。

10、iPhone Lightning耳机母座充电输入接口。

四、苹果设备、iOS系统、配件支持

1、支持苹果USB-ALightning数据线。

2、支持苹果USB-C(Type-C) TO Lightning数据线。

3、支持苹果iOS系统所有版本。

五、封装及引脚定义描述

1、封装及引脚定义

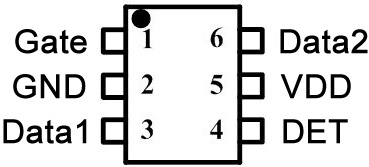

APS0225 SOT23-6L

2、引脚定义描述

六、电气参数

1、芯片极限物理特性

2、推荐工作条件

3、电气特性

（除特别说明，TA=25℃sss）

七、应用参考电路图

注意：

(1)、以下为参考电路，实际应用根据负载的上电曲线，决定是否加P-Channel MOSFET。

(2)、DEMO板J1位置短接是不加MOS电路应用。

a、如果负载电路上电有一定斜率，采用我司DEMO板实测验证后不加P-MOS能工作，可以不加P-MOS。

b、比如TP4054、TP4055、TP4056等线性充电管理IC一般情况下可以不加P-MOS。

(3)、加P-Channel MOSFET， DEMO板J1位置断开是加P-MOS电路。

a、如果负载电路上电曲线上升沿陡峭，需要加P-MOS。否则后级的负载电路会把Lightnin母座5V电压拉低(认证信号未握手成功前，Lightnin母座5V电压的电流很小)，拉低后导致芯片不能通信。加了P-MOS，芯片 Gate脚经过延时后打开P-MOS，避免后级的负载电路把Lightnin母座5V电压拉低。

b、经过我司长期的经验积累，如果使用英集芯的电源管理充电芯片，绝大部分型号需要加P-MOS。

(4)、DET引脚为芯片唤醒检测脚，

a、低功耗模式(DEMO板J2位置断开)：芯片DET脚接母座DET脚，当Lightning数据线公头插入母座后，芯片由低功耗模式转变为工作模式。

b、一直处于工作模式(DEMO板J2位置短接)：芯片DET脚直接接地，芯片一直处于工作模式。

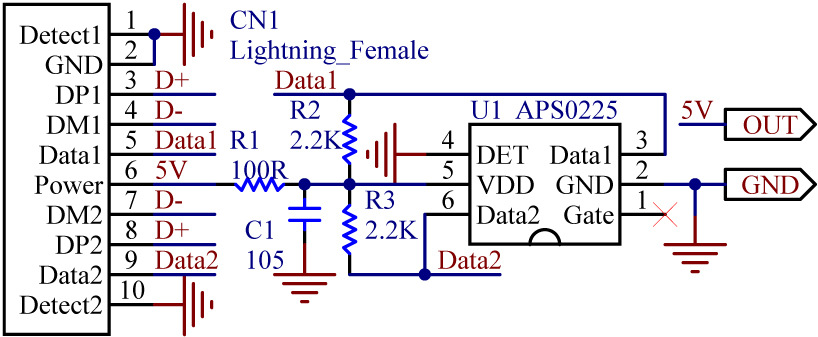

1、不加P-MOSFET、无低功耗模式，应用参考电路图

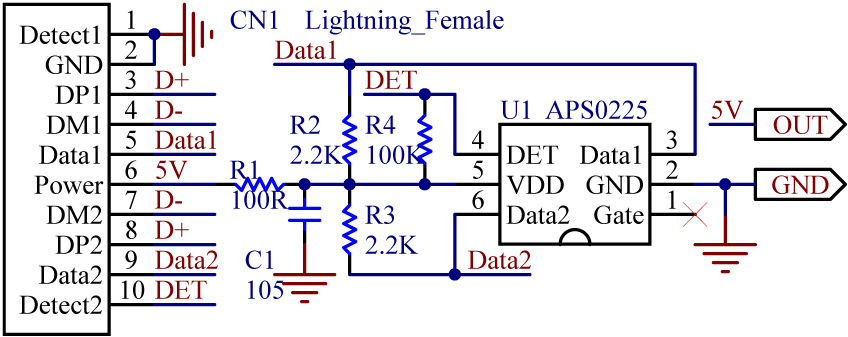

2、不加P-MOSFET、低功耗模式，应用参考电路图

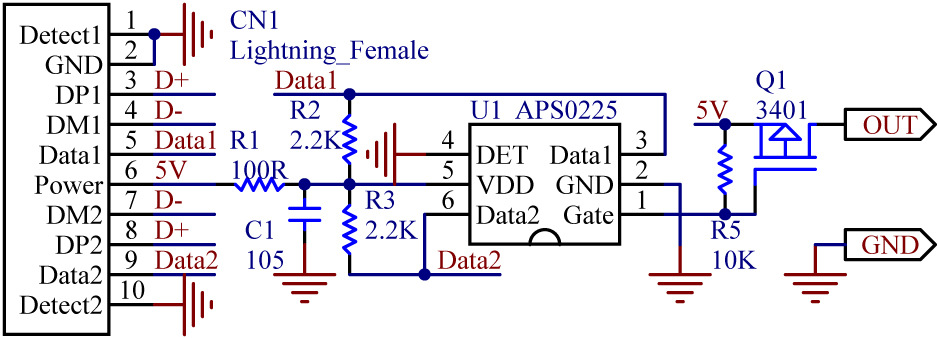

3、加P-MOSFET、无低功耗模式，应用参考电路图

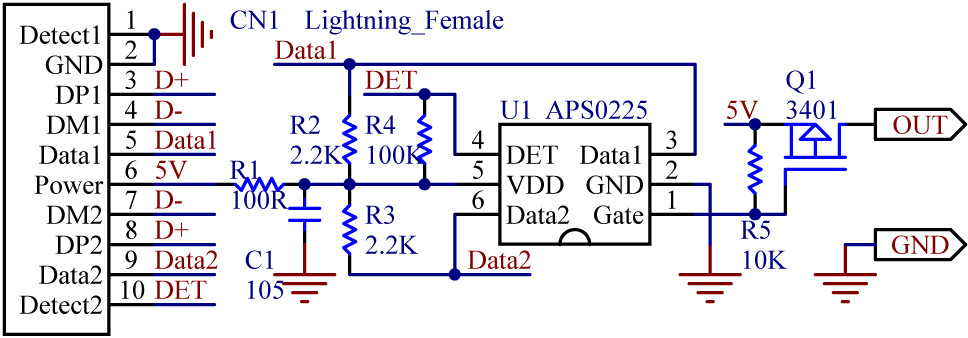

4、加P-MOSFET、低功耗模式，应用参考电路图

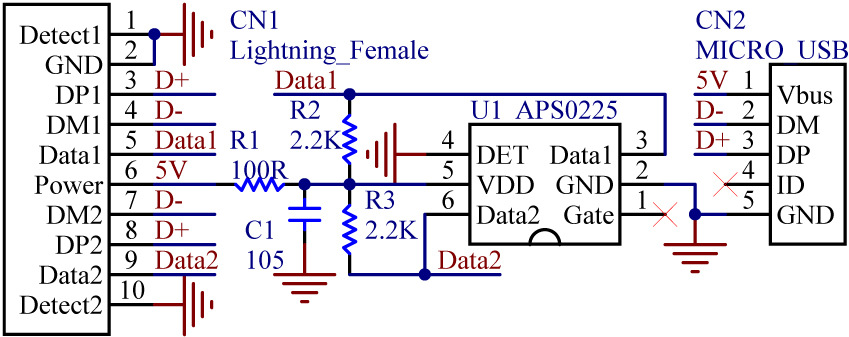

5、转接头(Lightning母座 转Micro USB公头)应用参考电路图

苹果Lightning数据线给安卓Micro USB手机充电。

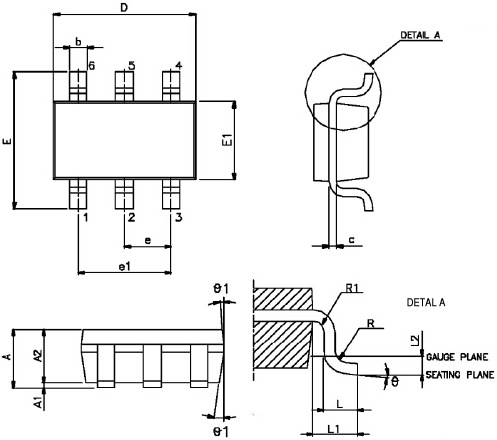

八、封装信息(Packaging)：SOT23-6L
