APS8233D,SOT23-6L:CMOS输出(QC)。
APS8233F,SOT23-6L:NMOS开漏输出(QD)。
一、产品概述
APS8233D、APS8233F系列是单通道触摸检测芯片。该芯片内置LDO稳压电路单元模块,提供稳定电压给芯片触摸单元模块使用。芯片内部集成高效完善的触摸检测算法,使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计,具有宽工作电压与低功耗的特性,可广泛满足各类电子产品触摸应用需求。
二、主要特性
1、芯片内置LDO稳压电路单元模块。
2、工作电压范围宽:2.0V~5.5V。
3、超低功耗,低功耗模式典型值1.5uA@VDD=3V/无负载。
4、按键最长响应时间:低功耗模式下约220ms@VDD=3V。
5、按键持续长按最长时间:12秒(±30%)。
6、上电初始化约400mS为计算介质和计算环境变量时间,此期间内不要触摸检测点,且此时所有功能被禁止。
7、外部电容(1~50pF)调整触摸灵敏度。
8、外部配置引脚设置为多种模式。
9、输出模式选择(TOG):同步模式直接输出或保持模式锁存(toggle)输出。
10、有效电平选择(AHLB):高电平输出有效或低电平输出有效。
11、CMOS输出(QC); 输出高电平有效或低电平有效。
12、NMOS开漏输出(QD):只限用于低电平输出有效。
13、具有触摸环境自适应算法,工作环境发生变化可以快速自动适应。
14、具有上电复位、低压复位功能。
15、高可靠性,抗干扰能力强,芯片内置去抖动电路,可有效防止外部噪声干扰而导致的误动作。
16、工作温度范围:-40~85℃
17、HBM ESD:大于5KV。
18、封装形式:SOT23-6L。
三、应用范围
可适用于所有电子产品触摸界面为塑料、玻璃、陶瓷、木头等介质。

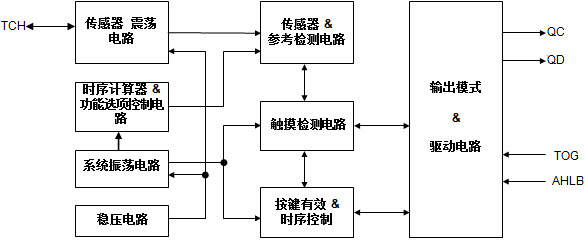

四、系统框图
五、封装及引脚说明

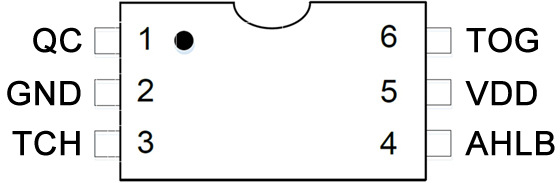

APS8233D,SOT23-6L,CMOS输出(QC)

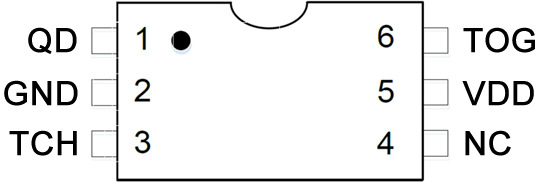

APS8233F,SOT23-6L,NMOS开漏输出(QD)
引脚功能描述
管脚序号 | 管脚名称 | IO类型 | 描述 |
1 | QC/QD | O/OD | 输出脚:APS8233D为CMOS输出(QC)。APS8233F为开漏NMOS输出(QD)。 |
2 | GND | P | 电源地。 |
3 | TCH | I | 触摸感应输入。 |
4 | AHLB | I-PL | 输出高电平有效或低电平有效选择(建议接到固定电平)。AHLB接GND(0)输出高电平有效;AHLB接VDD(1)输出低电平有效。 |
5 | VDD | P | 电源正。 |
6 | TOG | I-PL | 输出模式选择(建议接到固定电平)。TOG接GND(0)同步模式直接输出;TOG接VDD(1)保持模式锁存(toggle)输出。 |
NMOS开漏输出(QD):只限用于低电平输出有效。
引脚类型:
I:CMOS输入。 O:CMOS输出。
I/O:CMOS输入/输出。 P:电源/接地。
I-PH:CMOS输入内置上拉电阻。 I-PL:CMOS输入内置下拉电阻。
OD:开漏输出,无二极管保护电路。
六、功能描述
1、输出模式和选项脚位
AHLB和TOG选项脚位为锁存类型:上电默认状态为0,若上电前管脚被接至VDD,则上电后状态变为1,且不会增加功耗。
TOG脚位:选择同步模式直接输出或保持模式锁存(toggle)输出。
AHLB脚位:选择CMOS输出高电平有效或低电平有效。
QC脚(CMOS输出)选项特性:
TOG | AHLB | 端口QC选项特性 |
0 | 0 | 同步模式直接输出、CMOS高电平有效 |
0 | 1 | 同步模式直接输出、CMOS低电平有效 |
1 | 0 | 保持模式锁存(toggle)输出,上电状态=0 |
1 | 1 | 保持模式锁存(toggle)输出,上电状态=1 |
QD脚(NMOS开漏输出)选项特性:
TOG | AHLB | 端口QD选项特性 |
0 | NC(空脚) | 同步模式直接输出、开漏低电平有效 |
1 | NC(空脚) | 保持模式锁存(toggle)输出,上电状态=高阻 |
注意:为保证可靠性,AHLB、TOG管脚建议接到固定电平状态。
2、按键持续长按最长时间
若有物体覆盖触摸盘或环境发生很大变化,可能导致触摸检测持续有效。IC内部触控算法检测到输入有效持续时间达到设定值12S(±30%)时,系统会回到上电初始状态,且输出回到上电初始化状态。

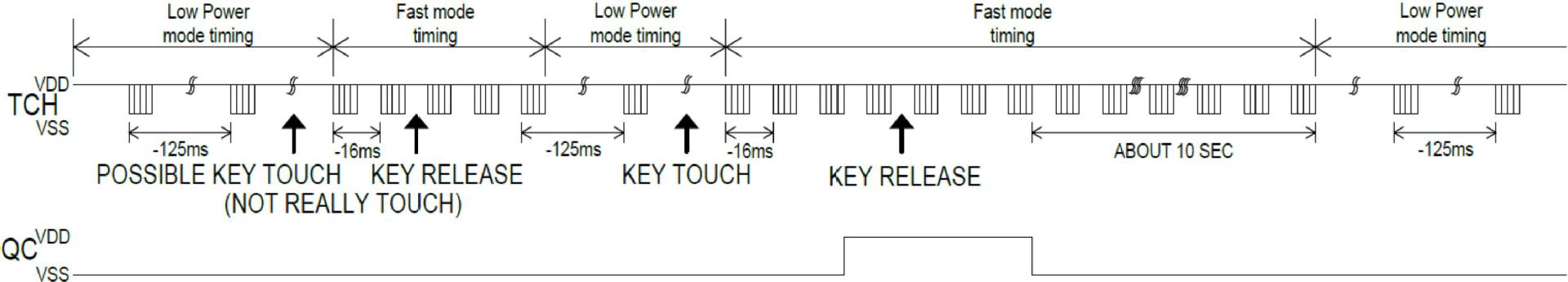

3、低功耗模式
IC在低功耗模式下运行,可节省功耗,在此模式下侦测到按键触摸后会切换至快速模式,直到按键触摸释放,并保持约10秒快速模式,然后返回低功耗模式。
4、灵敏度调整
PCB的布局布线、触摸介质的不同、外壳的结构不同,灵敏度需要调整,灵敏度调整必须根据实际产品外壳厚度和装配应用调整。调整灵敏度的方法:
(1)、调整触摸盘大小:在其它条件不变的情况下,使用较大的触摸盘尺寸可增加灵敏度,反之则会降低灵敏度;但当触摸盘尺寸大到一定程度灵敏度将不会继续上升。
(2)、调整介质面板厚度:在其它条件不变的情况下,使用较薄的介质可增加灵敏度,反之则会降低灵敏度。
(3)、调整Cs电容值:在其它条件不变的情况下,触摸输入引脚对地Cs电容越小灵敏度最高;反之Cs电容越大灵敏度越低,Cs电容可用范围:(1≦Cs≦50pF)。
(4)、调整灵敏度的电容Cs必须选用较小的温度系数及较稳定的电容器,如X7R电容器、NPO电容器。针对触摸应用,建议选择NPO电容器,以降低因温度变化而影响灵敏度。

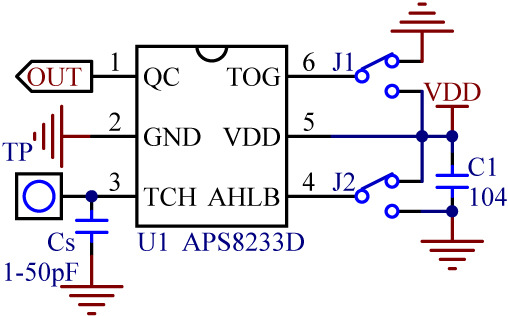

1、APS8233D,SOT23-6L,CMOS输出(QC),参考电路图

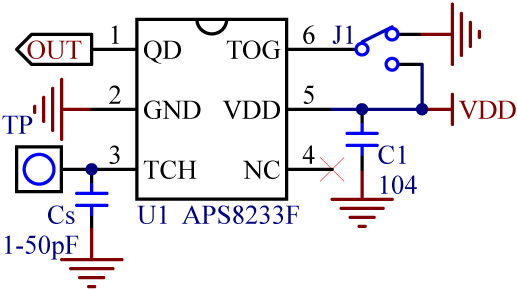

2、APS8233F,SOT23-6L,NMOS开漏输出(QD),参考电路图
注意:
(1)、在PCB上从触摸盘到TCH管脚的走线越短越好,且触摸走线与其它走线不得平行或交叉。
(2)、电源供电必须稳定,若电源电压发生快速漂移或跳变,可能造成灵敏度异常或误检测。
(3)、覆盖在PCB上的介质,不得含有金属或导电材料成份﹐表面涂料也同样要求。
(4)、必须在VDD和GND间使用104或更大容量电容;且应采取与IC的VDD和GND管脚最短距离布线。
(5)、触摸盘的形状与面积、以及与TCH引脚间导线长度,均会对触摸感应灵敏度产生影响。
(6)、PCB铺地比例越小(或触摸走线和触摸盘离铺地间距越远),PCB触摸焊盘与地之间的寄生电容越小,人体触摸后手指电容相对PCB寄生电容变化越大,触摸灵敏度越高,可穿透介质越厚,但易受到外界干扰。
(7)、PCB铺地比例越大(或触摸走线和触摸盘离铺地间距越近),PCB触摸焊盘与地之间的寄生电容越大,人体触摸后手指电容相对PCB寄生电容变化越小,触摸灵敏度越低,可穿透介质越薄,不易受到外界干扰。
(8)、建议实际应用时兼顾灵敏度和抗干扰设计PCB的铺地形式。如对穿透介质厚度要求不高,建议增加铺地比例以提高抗干扰性能。
八、电气特性
1、电气特性极限参
参数 | 标号 | 条件 | 范围 | 单位 |
供电电压 | VDD | ─ | -0 to +5.5 | V |
输入电压 | VI | 所有I/O口 | -0.3 to VDD+0.3 | V |
工作温度 | TA | ─ | -40~+85 | ℃ |
储藏温度 | TSTG | ─ | -50~+125 | ℃ |
芯片抗静电强度HBM | ESD | 5 | KV |
2、直流特性:如无特殊说明VDD=2.0V~5.5V,Temp=25ºC
参数 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | 2.0 | 3 | 5.5 | V | |
内部稳压电路输出 | VREG | 2.2 | 2.3 | 2.4 | V | |
输入高电压 | VIH | 0.75 | 1.0 | VDD | ||
输入低电压 | VIL | 0 | 0.25 | VDD | ||
输出Source电流 | IOH | VDD=3V, VOH=2.4V | -4 | mA | ||
输出Sink电流 | IOL | VDD=3V, VOL=0.6V | 8.5 | mA | ||
下拉电阻 | RPL | VDD=3V(TOG、AHLB) | 30K | ohm | ||
输出响应时间 | TR | VDD=3V、快速模式 | 60 | ms | ||
VDD=3V、低功耗模式 | 220 | |||||
工作电流 | ISB | VDD=3V,低功耗模式(无负载) | 1.5 | 2 | uA | |
VDD=3V,快速模式(无负载) | 10 | 15 |

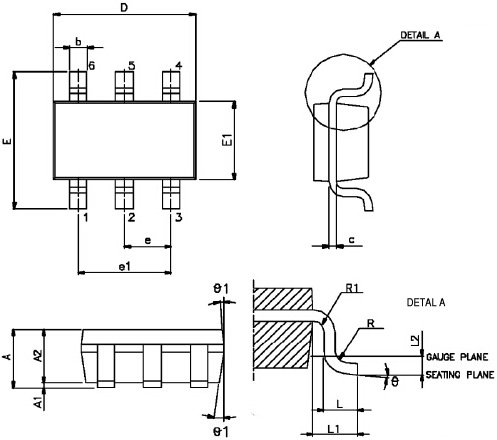

九、封装信息(Packaging),SOT23-6L
Symbols | Dimension In MM | Symbols | Dimension In MM | |||||
Min | Nom | Max | Min | Nom | Max | |||
A | ─ | ─ | 1.45 | e1 | 1.90 BSC | |||
A1 | 0.00 | ─ | 0.15 | L | 0.30 | 0.45 | 0.60 | |
A2 | 0.90 | 1.15 | 1.30 | L1 | 0.60 REF | |||
b | 0.22 | ─ | 0.38 | L2 | 0.25 BSC | |||
c | 0.08 | ─ | 0.22 | R | 0.10 | ─ | ─ | |
D | 2.90 BSC | R1 | 0.10 | ─ | 0.25 | |||
E | 2.80 BSC | θ | 0° | 4° | 8° | |||
E1 | 1.60 BSC | θ1 | 5° | 10° | 15° | |||
e | 0.95 BSC |
十、注意
