适用于OPPO数据线VOOC闪充快充协议解码芯片IC,APS0306B

一、概述APS0306A、APS0306B采用CMOS工艺制造,是一款应用于智能手机闪充数据线通讯协议芯片IC,完美支持VOOC闪充技术、 OPPO、VIVO、华为荣耀Magic闪充充电和数据传输功能,实现USB数据线5V低电压5A大电流快速充电。二、特点1、工作电压:1.5V~6.5V。2、内置4.4MHz晶振,精度±10%。3、集成度高,极少的外围元器件。4、电路简单,价格优势明显。5、稳定性

一、概述

APS0306A、APS0306B采用CMOS工艺制造,是一款应用于智能手机闪充数据线通讯协议芯片IC,完美支持VOOC闪充技术、 OPPO、VIVO、华为荣耀Magic闪充充电和数据传输功能,实现USB数据线5V低电压5A大电流快速充电。

二、特点

1、工作电压:1.5V~6.5V。

2、内置4.4MHz晶振,精度±10%。

3、集成度高,极少的外围元器件。

4、电路简单,价格优势明显。

5、稳定性高,兼容性强。

6、采用SOT23-6L和SOT23-3封装。

三、兼容和支持

1、OPPO VOOC闪充技术智能手机和充电器(输出:5V/4A)。

2、VIVO双引擎闪充技术智能手机和充电器(输出:5V/4.5A)。

3、华为荣耀Magic超级快充技术智能手机和充电器(输出:5V/8A)。

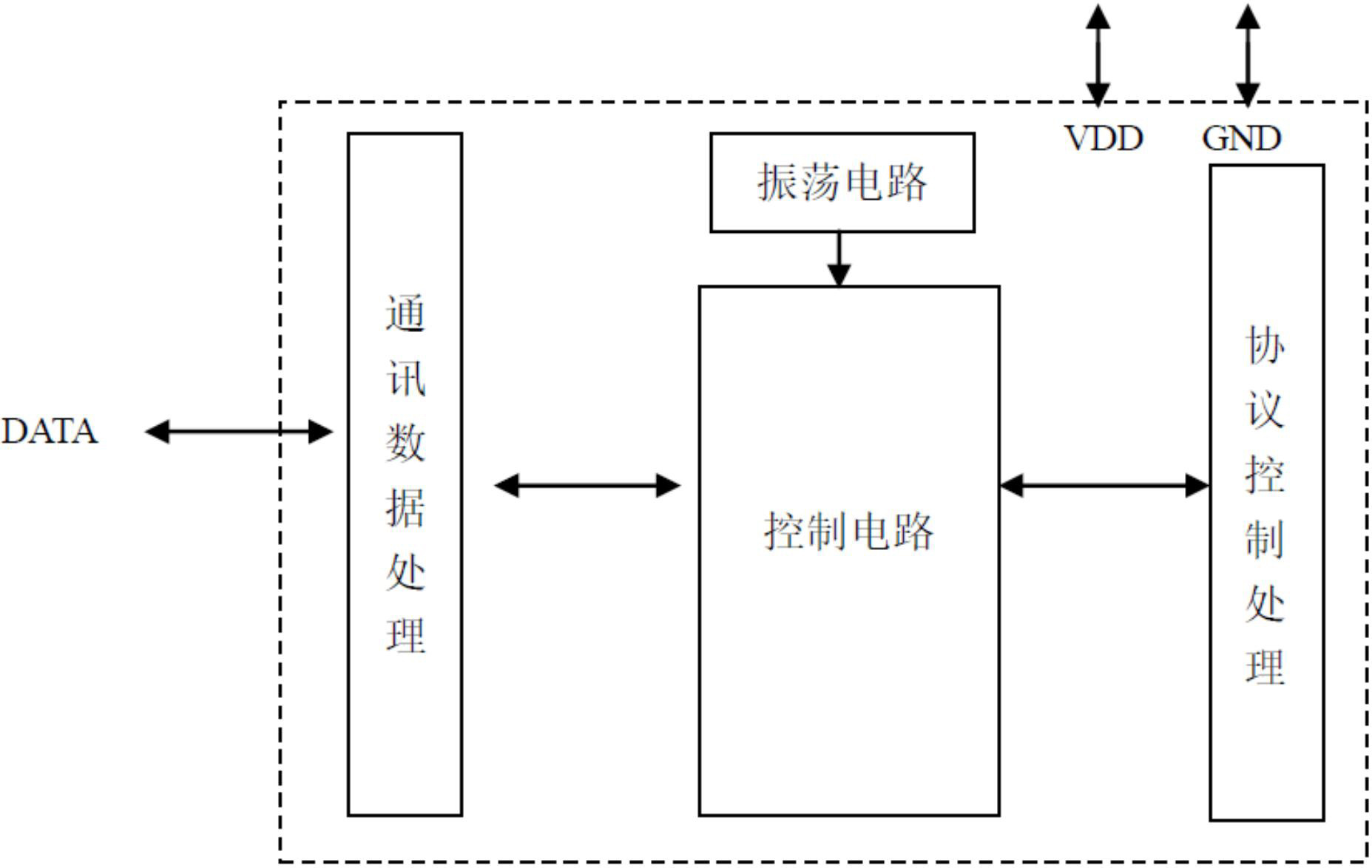

四、功能框图


五、封装及引脚定义描述

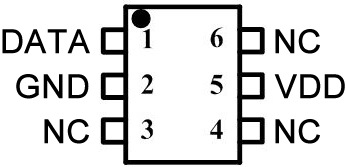

APS0306A SOT23-6L


APS0306B SOT23-3

引脚功能描述

SOT23-6L

SOT23-3

引脚定义

功能描述

1

2

DATA

通信协议握手信号。

2

3

GND

芯片地。

3

NC

空脚。

4

NC

空脚。

5

1

VDD

芯片供电正电源。

6

NC

空脚。

六、电气特性

1、绝对最大值(所有电压以GND为参考)

项目

符号

单位

供给电压

VDD

-0.3~6.5

V

输入/输出电压

VI/VO

-0.5~VDD+0.5V

V

正向击穿电压

BVD

10

V

工作环境温度范围

Topr

-20~70

储藏温度范围

Tstg

-40~125

人体模型(HBM)

ESD

4

KV

EFT

EFT

4

KV

2、推荐工作条件(除非特别说明,VDD=5.0V,GND=0V,Ta=25℃)

参数

符号

条件

最小值

典型值

最大值

单位

工作电压

VDD

1.5

5

6.5

V

工作电流

IDD

无负载状态下

200

uA

内置振荡频率

FOSC

5V

4.0

4.4

4.8

MHz

七、应用参考电路原理图

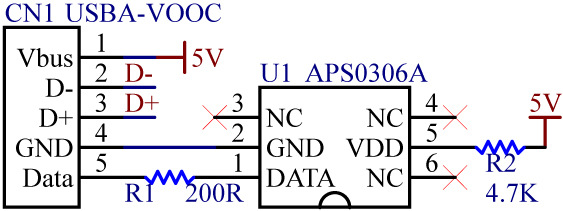

1、APS0306A SOT23-6L应用参考电路原理图

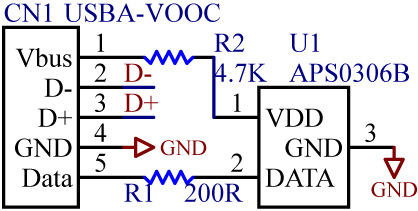

2、APS0306B SOT23-3应用参考电路原理图


八、封装信息(Packaging)

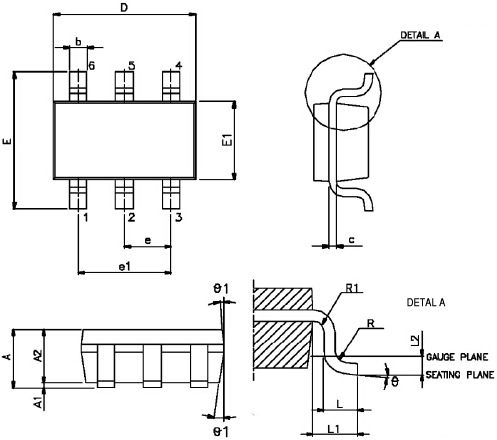

1、SOT23-6L


Symbols

Dimension In MM


Symbols

Dimension In MM

Min

Nom

Max

Min

Nom

Max

A

1.45

e1

1.90 BSC

A1

0.00

0.15

L

0.30

0.45

0.60

A2

0.90

1.15

1.30

L1

0.60 REF

b

0.22

0.38

L2

0.25 BSC

c

0.08

0.22

R

0.10

D

2.90 BSC

R1

0.10

0.25

E

2.80 BSC

θ

E1

1.60 BSC

θ1

10°

15°

e

0.95 BSC

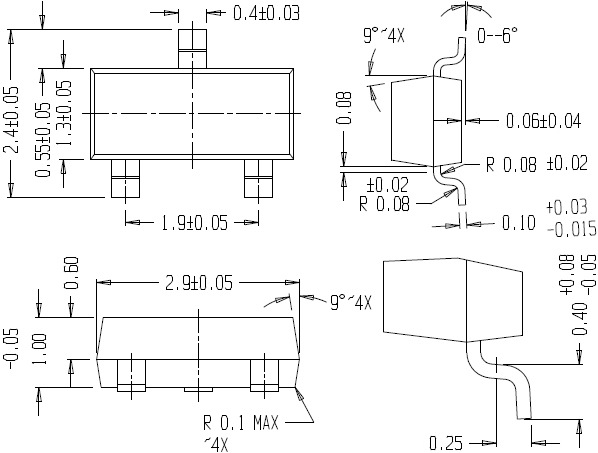

2、SOT23-3(单位:毫米)


九、注意
