安卓苹果耳机线控芯片IC,ASC0220A
一、概述ASC0220A采用CMOS制造工艺，是一款苹果(Apple)和安卓(Android)设备3.5mm耳机接口线控芯片，可使用在苹果(Apple)和安卓(Android) 3.5mm耳机接口线控耳机产品上，实现3.5mm耳机插入识别、音量加、音量减、上一曲、下一曲、播放、暂停、接电话、挂断电话等线控功能。二、特点1、集成度高，极少的外围元器件。2、电路简单，价格优势明显。3、稳定性高，兼容性
一、概述
ASC0220A采用CMOS制造工艺，是一款苹果(Apple)和安卓(Android)设备3.5mm耳机接口线控芯片，可使用在苹果(Apple)和安卓(Android) 3.5mm耳机接口线控耳机产品上，实现3.5mm耳机插入识别、音量加、音量减、上一曲、下一曲、播放、暂停、接电话、挂断电话等线控功能。
二、特点
1、集成度高，极少的外围元器件。
2、电路简单，价格优势明显。
3、稳定性高，兼容性强。
4、支持3 按键功能，包含播放/暂停键、音量加键、音量减键。
5、支持硅咪(MEMS)、电容咪。
6、支持所有苹果(Apple)3.5mm耳机接口的设备。
7、支持95%以上安卓(Android)3.5mm耳机接口的设备。
三、应用
1、苹果(Apple) 3.5mm耳机接口线控。2、安卓(Android) 3.5mm耳机接口线控。
四、引脚说明

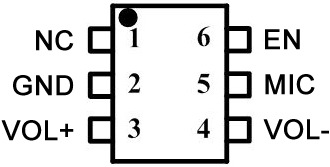

1、引脚图
ASC0220A SOT23-6L
2、引脚功能说明
序号 | 名称 | 类型 | ASC0220A | 描述 |
1 | NC | ─ | 1 | 空脚。 |
2 | GND | P | 2 | 芯片地、电源负极。 |
3 | VOL+ | I | 3 | 音量增加控制输入键。 |
4 | VOL- | I | 4 | 音量减小控制输入键。 |
5 | MIC | P | 5 | 芯片正电源、控制信号共用引脚。 |
6 | EN | O | 6 | 麦克风信号使能端。 |
五、电气特性
1、极限参数(极限物理特性)
参数 | 标号 | 条件 | 范围 | 单位 |
供电电压 | VDD | ─ | -0.3～+4.6 | V |
输入电压 | VI | 所有I/O口 | -0.3～VDD+0.3 | V |
输出电压 | VO | 所有输出口 | -0.3～VDD+0.3 | V |
工作温度 | TA | ─ | -20～+70 | ℃ |
储藏温度 | TSTG | ─ | -40～+85 | ℃ |
芯片ESD | HBM | JESD22-A114F | 4000 | V |
2、直流电气特性(VDD =2.3V，TA=25ºC，除非另有说明)
参数 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | 1.4 | ─ | 3.6 | V | |
输入高电压 | VIH | 0.7*VDD | V | |||
输入低电压 | VIL | 0.3*VDD | V | |||
输出高电压 | VOH | VDD=1.8V，I=7.4mA | 0.9VDD | ─ | V | |
输出低电压 | VOL | VDD=1.8V，I=8.8mA | ─ | 0.1VDD | V | |
供电电流 | IDD1 | VDD=2.0V，无按键 | ─ | 120 | ─ | uA |
IDD2 | VDD=2.0V，有按键 | ─ | 150 | ─ | uA |
六、应用参考电路原理图

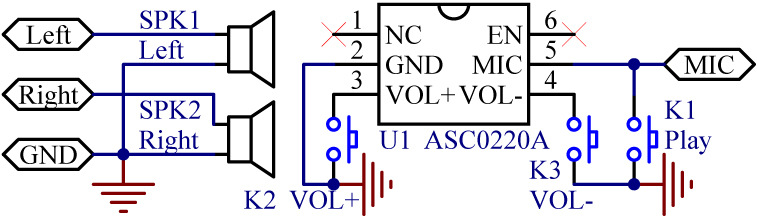

1、无麦克风电路图

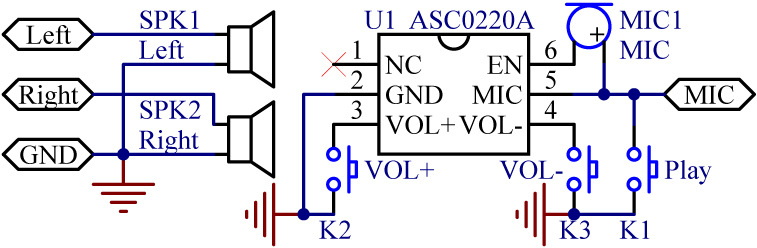

2、电容麦电路图

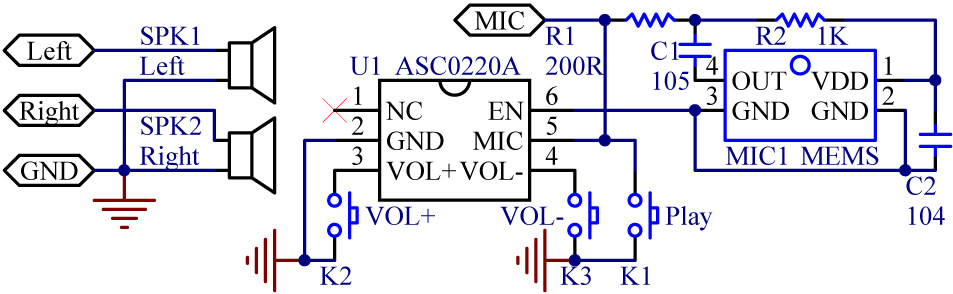

3、硅麦(MEMS)电路图

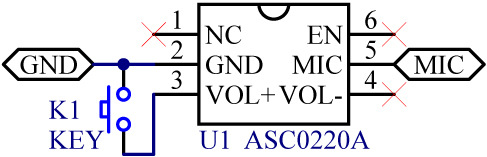

4、自拍器电路图

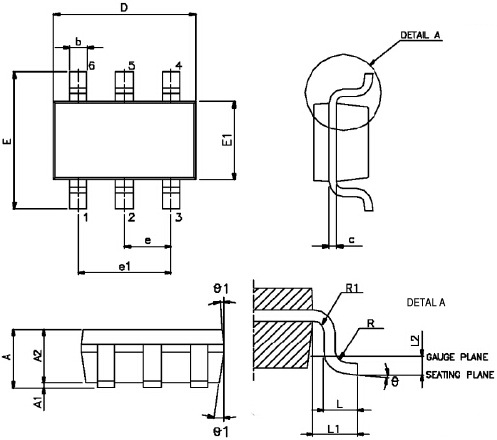

七、封装信息(Packaging)：SOT23-6L
Symbols | Dimension In MM | Symbols | Dimension In MM | |||||
Min | Nom | Max | Min | Nom | Max | |||
A | ─ | ─ | 1.45 | e1 | 1.90 BSC | |||
A1 | 0.00 | ─ | 0.15 | L | 0.30 | 0.45 | 0.60 | |
A2 | 0.90 | 1.15 | 1.30 | L1 | 0.60 REF | |||
b | 0.22 | ─ | 0.38 | L2 | 0.25 BSC | |||
c | 0.08 | ─ | 0.22 | R | 0.10 | ─ | ─ | |
D | 2.90 BSC | R1 | 0.10 | ─ | 0.25 | |||
E | 2.80 BSC | θ | 0° | 4° | 8° | |||
E1 | 1.60 BSC | θ1 | 5° | 10° | 15° | |||
e | 0.95 BSC | |||||||
八、注意
