苹果耳机线控IC芯片,APS0227
一、概述APS0227采用CMOS工艺制造，是一款苹果3.5mm接口耳机线控芯片，实现3.5mm接口耳机插入识别、音量加、音量减、上一曲、下一曲、播放、暂停、接电话、挂断电话等线控功能。二、特点1、工作电压：1.5V～5.5V。2、内置4MHz晶振，精度±2%。3、按键检测采用去抖动检测模式。4、集成度高，极少的外围元器件。5、电路简单，价格优势明显。6、稳定性高，兼容性强。7、支持3 按键功能，
一、概述
APS0227采用CMOS工艺制造，是一款苹果3.5mm接口耳机线控芯片，实现3.5mm接口耳机插入识别、音量加、音量减、上一曲、下一曲、播放、暂停、接电话、挂断电话等线控功能。
二、特点
1、工作电压：1.5V～5.5V。
2、内置4MHz晶振，精度±2%。
3、按键检测采用去抖动检测模式。
4、集成度高，极少的外围元器件。
5、电路简单，价格优势明显。
6、稳定性高，兼容性强。
7、支持3 按键功能，包含播放/暂停键、音量加键、音量减键。
8、支持硅咪(MEMS)、电容咪。
9、支持苹果所有3.5mm耳机接口的设备。
三、应用
1、苹果3.5mm接口耳机线控。

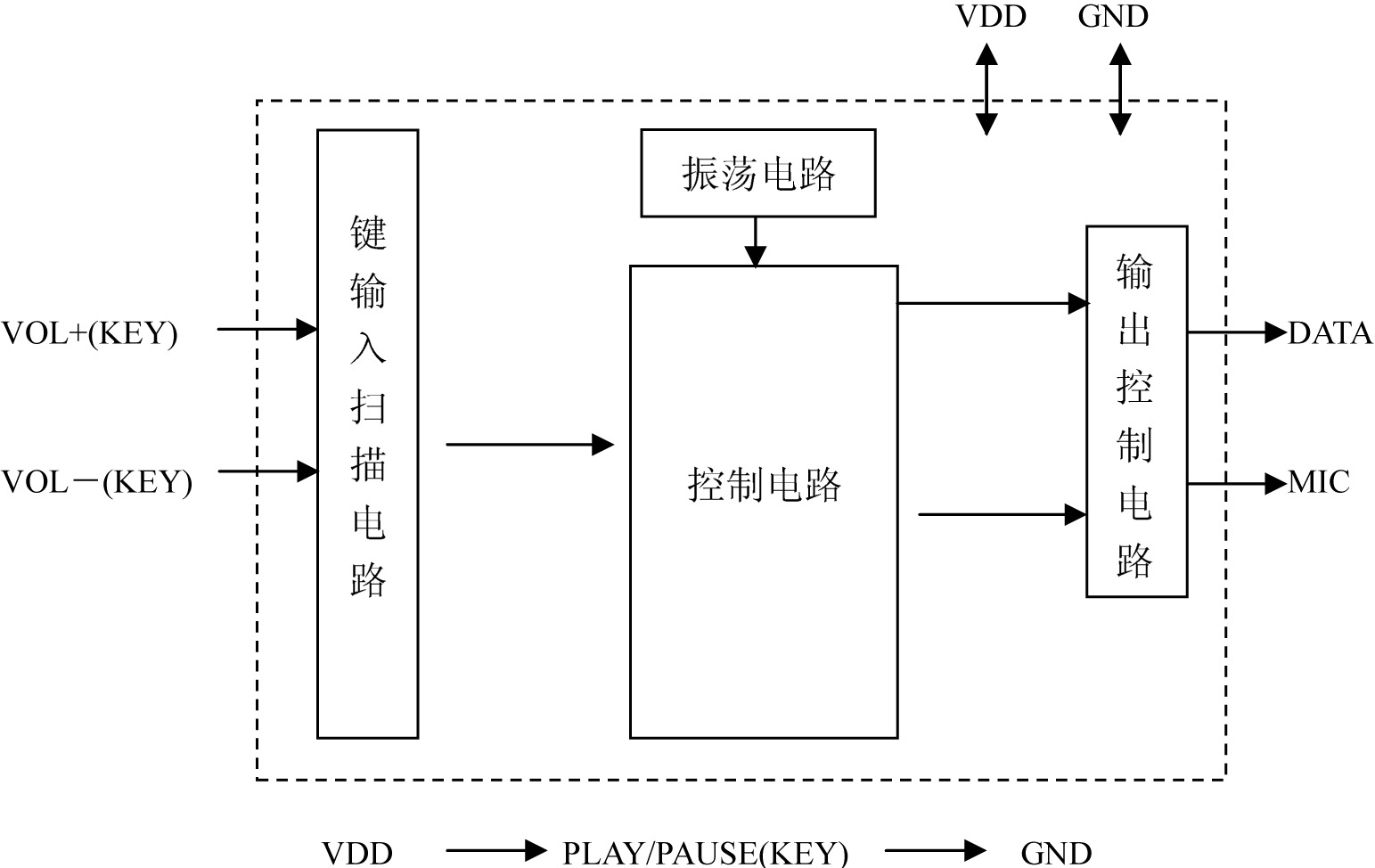

四、功能框图

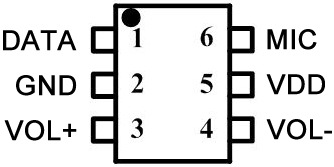

五、引脚定义描述
APS0227 SOT23-6L
引脚功能描述
序号 | 名称 | 类型 | 功能描述 |
1 | DATA | I/O | 芯片正电源、控制信号共用引脚。 |
2 | GND | P | 芯片地、电源负极。 |
3 | VOL+ | I | 音量增加控制输入键。 |
4 | VOL- | I | 音量减小控制输入键。 |
5 | VDD | P | 芯片内部电源。 |
6 | MIC | O | 麦克风信号使能端。 |
六、电气特性
1、绝对最大值(所有电压以GND为参考)
项目 | 符号 | 范围 | 单位 |
供给电压 | VDD | -0.3～+5.5 | V |
输入/输出电压 | VI/VO | -0.5～VDD+0.5 | V |
工作温度 | TOPR | -20～+70 | ℃ |
储藏温度 | TSTG | -40～+125 | ℃ |
芯片ESD | HBM | 4000 | V |
2、电气参数(除非特别说明，VDD=2.0V，GND=0V，Ta=25℃)
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | ─ | 1.5 | 2 | 5.5 | V |
工作电流 | IDD | 无负载状态下 | ─ | 140 | ─ | uA |
上拉电阻(VOL+,VOL-) | RDN | 2V | 250 | 310 | 370 | KΩ |
内置晶振频率 | Fosc | ─ | 3.96 | 4.0 | 4.04 | MHz |
七、应用参考电路原理图

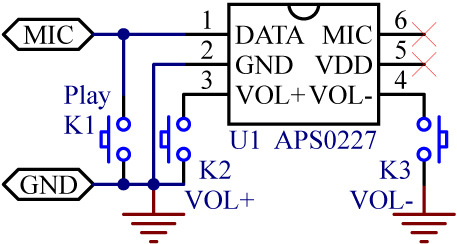

1、无麦克风电路图

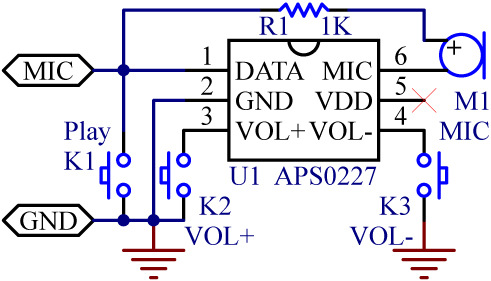

2、电容麦电路图

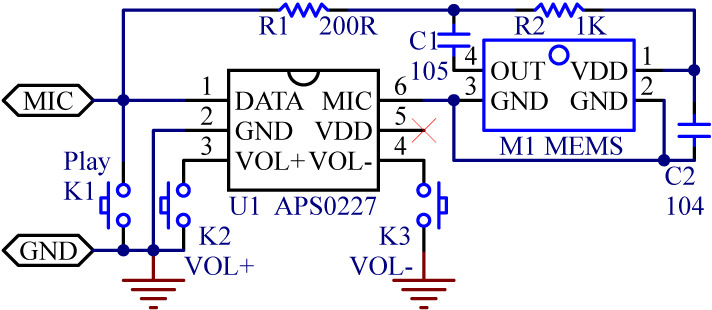

3、硅麦MEMS电路图

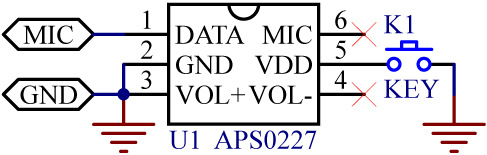

4、自拍器电路图

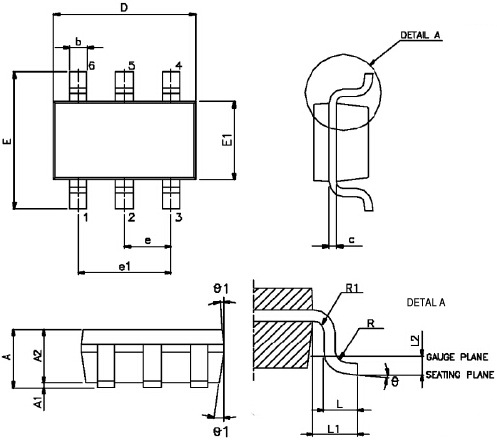

八、封装信息(Packaging)：SOT23-6L
Symbols | Dimension In MM | Symbols | Dimension In MM | |||||
Min | Nom | Max | Min | Nom | Max | |||
A | ─ | ─ | 1.45 | e1 | 1.90 BSC | |||
A1 | 0.00 | ─ | 0.15 | L | 0.30 | 0.45 | 0.60 | |
A2 | 0.90 | 1.15 | 1.30 | L1 | 0.60 REF | |||
b | 0.22 | ─ | 0.38 | L2 | 0.25 BSC | |||
c | 0.08 | ─ | 0.22 | R | 0.10 | ─ | ─ | |
D | 2.90 BSC | R1 | 0.10 | ─ | 0.25 | |||
E | 2.80 BSC | θ | 0° | 4° | 8° | |||
E1 | 1.60 BSC | θ1 | 5° | 10° | 15° | |||
e | 0.95 BSC | |||||||
九、注意
