苹果数据线芯片IC,APS0217

一、概述

APS0217采用CMOS工艺制造，是一款实现苹果Lightning接口的数据线专用芯片IC，可完美支持苹果Lightning接口的数据传输及充电功能。

二、特点

1、工作电压：1.5V～6.5V。

2、内置4MHz晶振，精度±5%。

3、集成度高，电路简单，极少的外围元器件。

4、稳定性高，兼容性强。

5、完美支持iTunes数据同步，数据传输稳定。

6、完美支持室内充电器、车载充电器、移动电源充电。

7、内置短路保护功能，Lightning插头未插手机自动关闭输出功能。

8、内置防倒流功能。

9、芯片高耐压，配合外围电路可耐压20V，芯片不会被高电压损坏。

10、五防功能：防短路、防反接、防浪涌、防倒电流、防快充适配器高电压。

11、可通过Apple ATS(Accessory Test System)设备测试。

12、采用SOT23-6L封装。

三、应用范围

1、苹果Lightning数据线

2、苹果安卓Type-C一拖三数据线

3、果Lightning充电器

4、果Lightning转接头

5、果背夹电源、苹果移动电源。

四、苹果设备、iOS系统、配件支持

1、支持苹果iPhone、iPad、iPod等全系列Lightning接口。

2、支持苹果所有配件的Lightning接口。

3、支持苹果iOS系统所有版本。

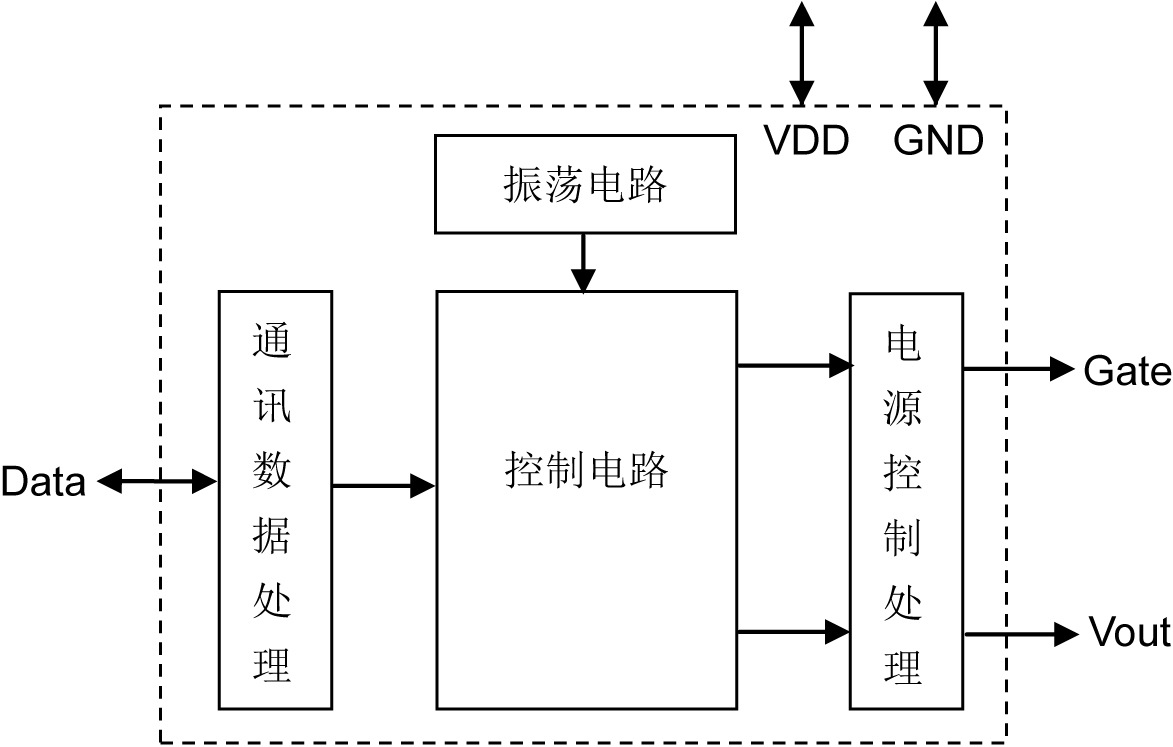

五、芯片内部功能框图

六、封装及引脚定义功能描述

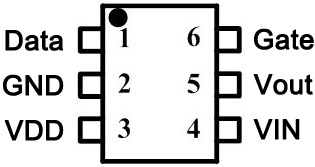

1、封装及引脚定义

APS0217，SOT23-6L

2、引脚定义描述

七、电气参数

1、绝对最大值(所有电压以GND为参考)

2、电气特性(除非特别说明，VDD=5.0V，GND=0V，Ta=25℃)

八、应用参考电路原理图

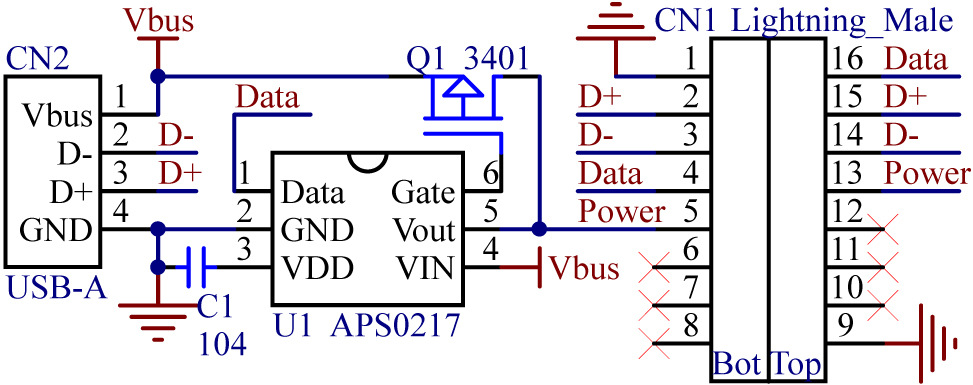

1、防倒流电路图

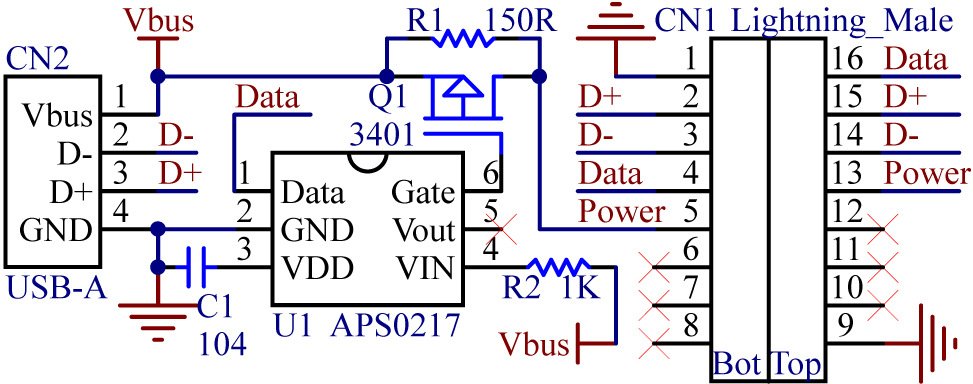

2、五防电路图(可耐压20V)

五防:防短路、防反接、防浪涌、防倒电流、防快充适配器高电压。

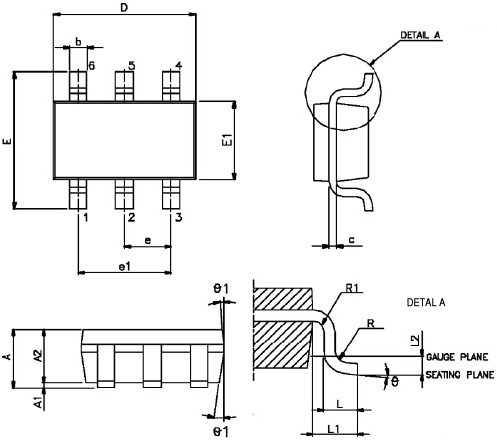

九、封装信息(Packaging)

SOT23-6L

十、注意
