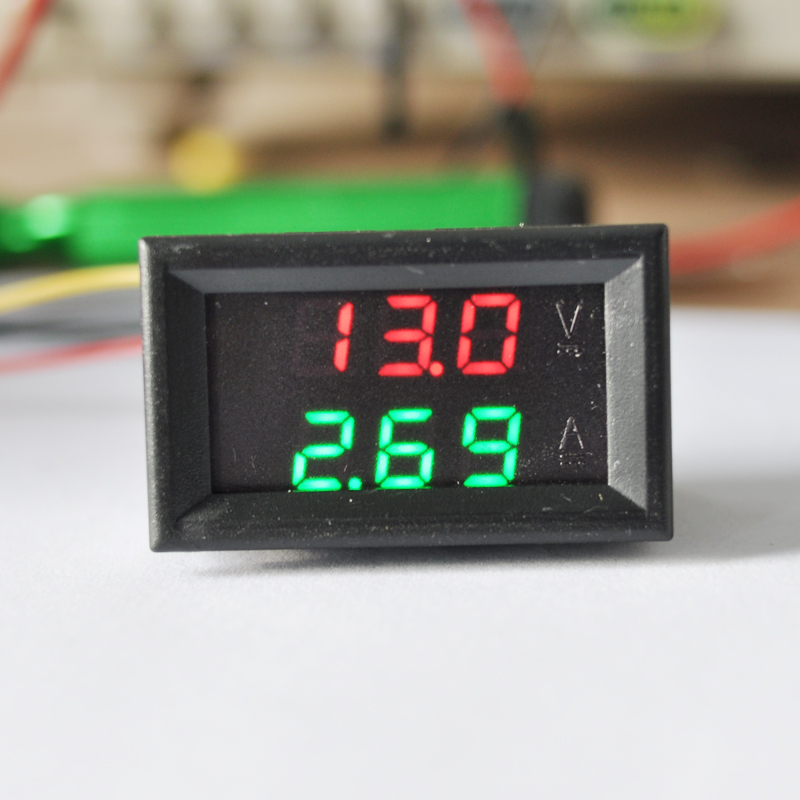

直流数字双显电压电流表 数显表头 12V 10A 0-100V电压电流检测

产品特点: 功能完善集电压电流表于一身,测量电流时电源取自测量线路,不需要隔离的电源进行单独供电,使用方便。体积小巧(48mm*29mm*22mm)相信已经是市面上体积最小的电压电流表了。价格实惠仅需17元就可以拥有一台功能完善的电压电流表. 注意:本款电流只可测负极单向电流,没法同时测充电和放电,如需测量双向的,有可测正极和负极线路的双显表,可以点击图片,拍下面那块。参数如下: 开口尺寸

产品特点:
     功能完善集电压电流表于一身,测量电流时电源取自测量线路,不需要隔离的电源进行单独供电,使用方便。
体积小巧(48mm*29mm*22mm)相信已经是市面上体积最小的电压电流表了。
价格实惠仅需17元就可以拥有一台功能完善的电压电流表.


注意:本款电流只可测负极单向电流,没法同时测充电和放电,如需测量双向的,有可测正极和负极线路的双显表,可以点击图片,拍下面那块。

单片机开发

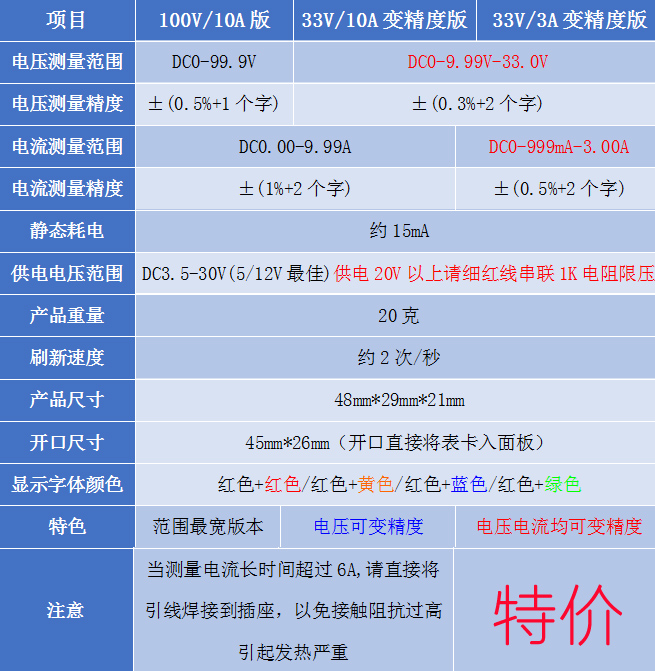

参数如下:

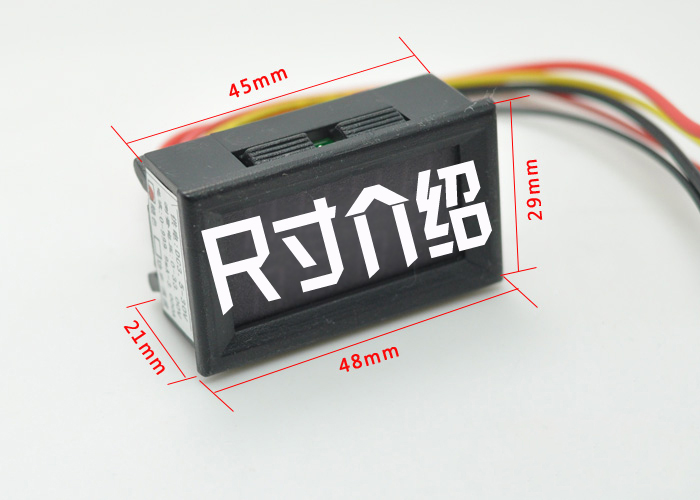

开口尺寸 :45mm*26mm(开口直接将表卡入面板)

外形尺寸 :48mm*29mm*21mm

供电电压 :DC3.5-30V (细红线正极 细黑线负极)切记供电线不可过压

重   量 :20克/只

显示方式 :双3位0.28寸LED数码管

显示颜色 :红色+红色 / 红色+绿色

刷新速度 :约500ms/次

测量精度 :±(1%+2个字)

电压表量程:DC 0-100V (分辨率0.1V)

电流表量程:DC 0-9.99A(分辨率0.01A)
单片机开发
 单片机开发

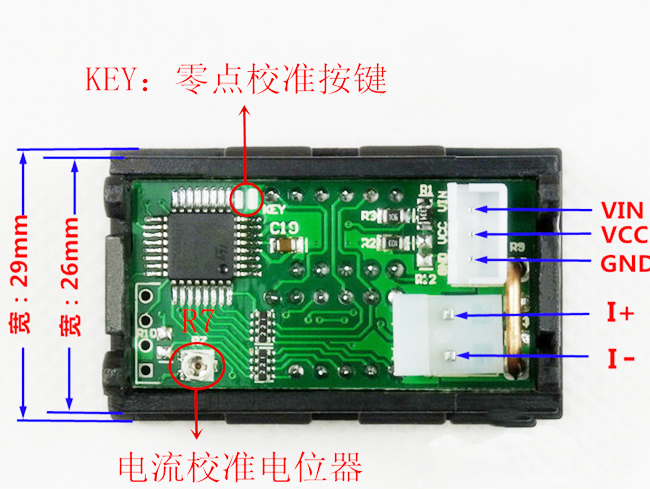

板载电线功能说明:

细红线(VCC) :供电电源输入正极 (3.5-30V)注意:如果测量信号低于30V且供电充足可以直接作为模块的供电电源(将细黄线和细红线并联使用)

细黑线(GND) :供电电源输入负极 (3.5-30V)与测量信号共地

细黄线(VIN) : 测量信号输入正极 (0-100V)

粗红线(I+) : 电流输入正极(必须接在负载负极)

粗黑线(I-) :电流输入负极(必须串联在供电负极)

接线使用提醒:表头只能测量负极线路电流,即把粗黑线和粗红线串联至被测电路的负极线路上即可,并注意粗黑线和粗红线的位置,只能测单向电流,接反没法显示电流,并如串联到了正极会导致表头损坏。

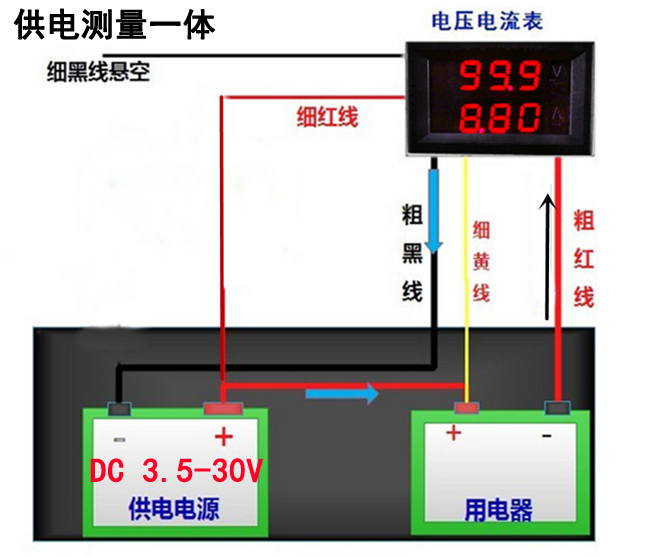

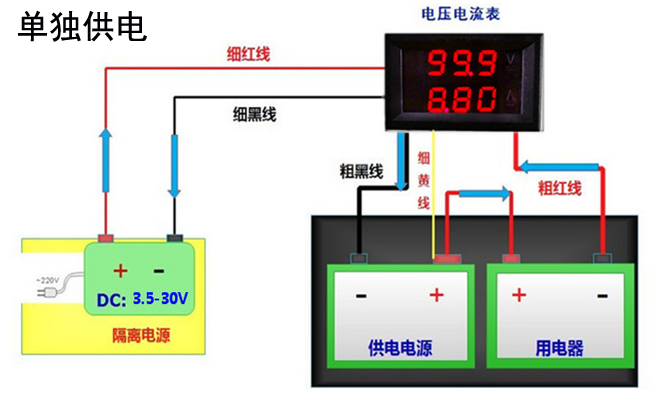

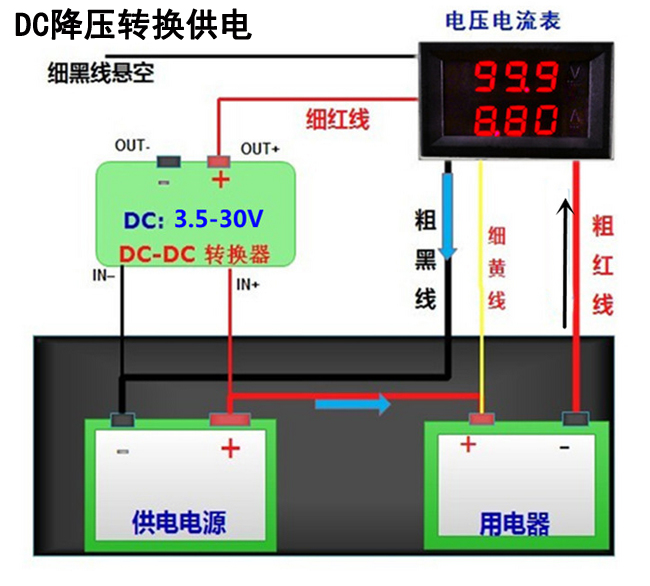

详细接线图如下:
单片机开发


单片机开发

单片机开发

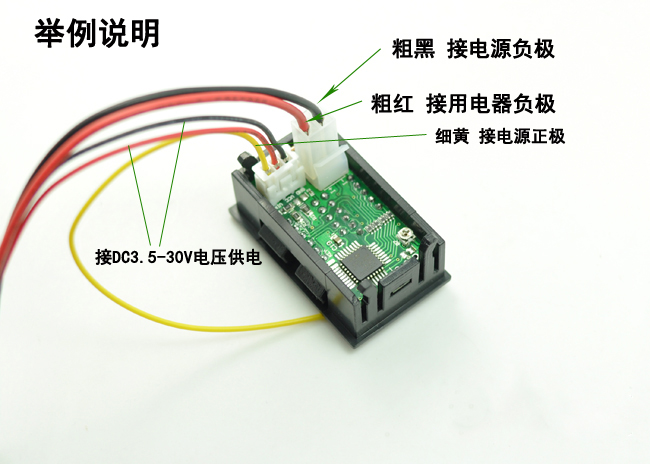

 举例说明
 单片机开发

单片机开发

单片机开发

误差现象:

1、由于器件老化/环境温度影响模块测量小电流时误差变大

解决办法:空载时短路A 和B 个焊盘然后通电开机,模块会自动校准零点,校准完成后关机断开短路点。

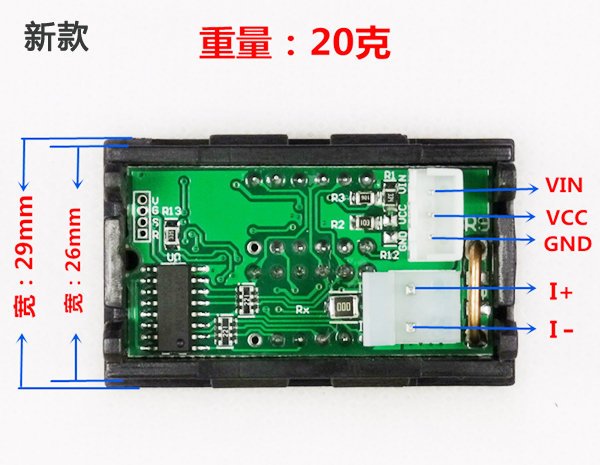

以下是老款,目前老款还未出完,发货随机发新款或者老款
单片机开发

误差现象:

1、由于器件老化/环境温度影响模块测量小电流时误差变大

解决办法:空载时短路KEY 2个焊盘然后通电开机,模块会自动校准零点,校准完成后关机断开短路点。

2、由于器件老化/环境温度影响模块整个测量量程内线性度变差

解决办法:带负载状态(二分之一量程时最佳)调节R7,直到电流表显示数值与更高级校准源一致

注意:产品有时候可能会进行升级改进,对部分元器件进行改动,批次不同,可能电路会有差异,如产品参数和特性无变化的情况下,不做其他另外告知。
