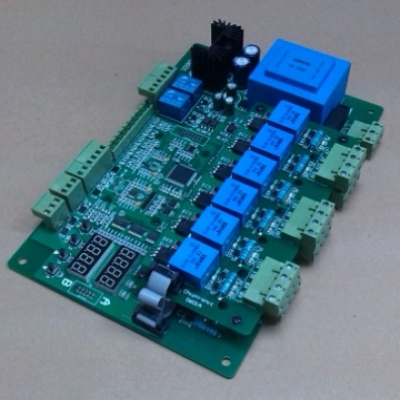

TC660十二脉波三相整流可控硅触发板

TC660十二脉波三相整流可控硅触发板为高度数字化军工品质设计，支持网络远程控制及现场控制，Fuzzy-PID参数开放性调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有十二脉波三相全控桥式整流或带平衡电抗器的双反星形十二脉波整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的变压器一次侧等阻性感性负载类型，应用于对电源有高要求控制的电解电镀、充电、三相晶闸管电源等控制精度高的十二脉波电源设备。

该十二脉波三相整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等模拟量输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。同时本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。

一、性能特点：

1.1、十二脉波三相输出控制，元器件采用高稳定性的进口器件，全自动SMD工艺制造，性能稳定可靠。
1.2、具备数字恒流恒压功能及限流限压功能，对负载进行精确的控制，过流过压过温异常保护及紧急停止功能。
1.3、双排LED显示窗口实时显示运行各种状态，输入键盘具有自动锁定功能，防止误操作。
1.4、智能PID控制方案，参数开放性，可以灵活设定成任何物理量，适应不同性质负载，控制精度高，动态特性好。
1.5、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
1.6、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，与各种仪表、PLC信号直接接口；也可用电位器或面板按键手动控制。
1.7、缺相保护：主回路电源出现缺相时报警提示，并实时控制负载停止输出。
1.8、软启动：在启动时，输出电压会从零开始逐渐增大到100%，以消除对电网及负载的冲击，软启动时间参数可设置。
1.9、缓关闭：在关闭时，输出电压会从100%开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
1.10、具有自动识别相序功能，对控制板供电电源无相序要求，无需外接同步信号，免调试，接线方便。
1.11、电流环（电压环）反馈输入信号支持互感器、霍尔电流（电压）传感器、0-75mV分流器、0-5V等各种模拟量输入信号。
1.12、可控硅驱动接口带双排LED灯指示，绿灯指示触发板是否故障，红灯指示外接控制线是否正确，可以快速检查出错位置。
1.13、控制板具有防可控硅触发接口烧坏保护设计，支持输入输出多功能扩展板。
1.14、先进的MODBUS现场总线通讯功能，RS485全隔离控制(选配项)。
1.15、远程控制或现场控制方式，同时具备控制板间通讯控制功能，实现一对多台的同步运行控制(选配项)。
1.16、线路板全部涂三防漆保护，具有优越的绝缘、防尘、防潮湿、防腐蚀、防老化、耐电晕等性能。
