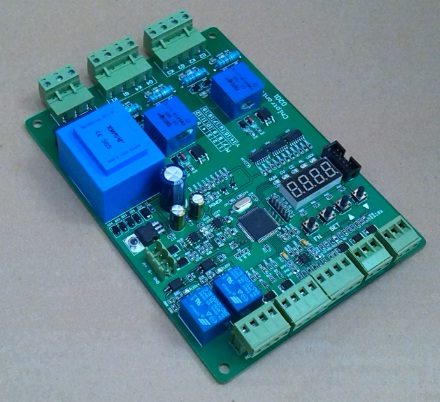

TC120单相恒流恒压可控硅触发板

TC120单相恒流恒压可控硅触发板采用工业级高性能微处理器，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动识别电源频率、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有单相全控桥式整流及交流触发方式，可触发1000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载、变压器一次侧等各种负载类型，广泛应用于电解电镀、充放电、单相晶闸管电源、电加热温控等设备。

本控制板具有开环或多种闭环控制形式、多种给定控制信号选择，输入信号控制方式直接采用控制板上按键操作或外接工业标准输入信号控制，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。

本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，通用性强，适用范围宽，具备完善的故障、报警检测和保护功能，设有最大输出限定、软启动、软关闭、急停功能。

一、性能特点：

1.1、高性能微处理器，元器件采用高稳定性的进口器件，全自动SMD工艺制造，性能稳定可靠。
1.2、具备数字恒流恒压功能及限流限压功能，对负载进行精确的控制，过流过压过温异常保护及紧急停止功能。
1.3、双排LED显示窗口实时显示运行各种状态，输入键盘具有自动锁定功能，防止误操作。
1.4、智能PID控制方案，参数开放性，可以灵活设定成任何物理量，适应不同性质负载，控制精度高，动态特性好。
1.5、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
1.6、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，与各种仪表、PLC信号直接接口；也可用电位器或面板按键手动控制。
1.7、软启动：在启动时，输出电压会从零开始逐渐增大到100%，以消除对电网及负载的冲击，软启动时间参数可设置。
1.8、缓关闭：在关闭时，输出电压会从100%开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
1.9、电流环（电压环）反馈输入信号支持互感器、霍尔电流（电压）传感器、0-75mV分流器、0-5V等各种模拟量输入信号。
1.10、可控硅驱动接口带双排LED灯指示，绿灯指示触发板是否故障，红灯指示外接控制线是否正确，可以快速检查出错位置。
1.11、线路板全部涂三防漆保护，具有优越的绝缘、防尘、防潮湿、防腐蚀、防老化、耐电晕等性能。
