DS520直流电机调速控制板

DS520直流电机调速控制板DS520直流电机调速触发板为高度数字化军工品质设计,Fuzzy-PID参数开放性调节,集开环调速、闭环恒速和恒流三种调节方式于一体,控制可控硅实现恒速限流或恒流限速,功能参数设定采用按键操作,故障报警、界面参数采用LED数码管显示,设定参数自动储存。控制板带自动识别电源频率、上电软起动、软停车、恒流输出、恒速输出、过压保护、过流保护、工作状态指示等功能。具有单相全控桥

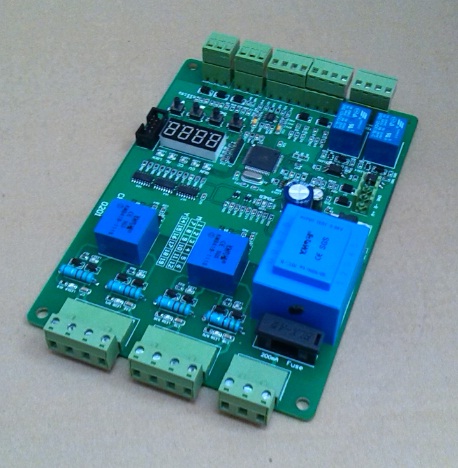

DS520直流电机调速控制板

DS520直流电机调速控制板

DS520直流电机调速触发板为高度数字化军工品质设计,Fuzzy-PID参数开放性调节,集开环调速、闭环恒速和恒流三种调节方式于一体,控制可控硅实现恒速限流或恒流限速,功能参数设定采用按键操作,故障报警、界面参数采用LED数码管显示,设定参数自动储存。控制板带自动识别电源频率、上电软起动、软停车、恒流输出、恒速输出、过压保护、过流保护、工作状态指示等功能。具有单相全控桥式整流触发方式,可触发3000A以下的可控硅,广泛应用于大功率大力矩的单相直流电机调速系统。

该直流电机调速触发板具有多种给定控制信号选择,支持0-5Vdc、0-10Vdc、0-10mA等模拟量输入自动控制模式,也可用电位器(10K 2W)及通过面板按键手动控制,灵活方便,所有参数均为数字量,无温度漂移变化,提高了调节精度和电源利用效率,减少对电源的污染,具有稳压精度高,可靠稳定性好。同时本控制板具有强抗干扰能力,采用独特防干扰措施,恶劣干扰环境正常运行,输出全部采取隔离技术,具有多种保护功能,适用范围宽。

一、性能特点:

1.1、高性能微处理器,元器件采用高稳定性的进口器件,全自动SMD工艺制造,性能稳定可靠。
1.2、具备数字恒流恒速功能及限流限速功能,对负载进行精确的控制,过流过压过温异常保护及紧急停止功能。
1.3、双排LED显示窗口实时显示运行各种状态,输入键盘具有自动锁定功能,防止误操作。
1.4、智能PID控制方案,参数开放性,可以灵活设定成任何物理量,适应不同性质负载,控制精度高,动态特性好。
1.5、完善的故障检测及报警功能,实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
1.6、接口兼容性:支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式,与各种仪表、PLC信号直接接口;也可用电位器或面板按键手动控制。
1.7、电机软启动:在启动时,输出电压会从零开始逐渐增大到100%,以消除对电网及负载的冲击,软启动时间参数可设置。
1.8、电机软停车:在停止时,以消除电机停止时对电网及本身的冲击,软停车时间参数可设置。
1.9、电流环(速度环)反馈输入信号支持互感器、霍尔电流(电压)传感器、测速发电机反馈、0-5V等各种模拟量输入信号。
1.10、可控硅驱动接口带双排LED灯指示,绿灯指示触发板是否故障,红灯指示外接控制线是否正确,可以快速检查出错位置。
1.11、线路板全部涂三防漆保护,具有优越的绝缘、防尘、防潮湿、防腐蚀、防老化、耐电晕等性能。

二、技术规格:

项目参数单位说明
工作电源AC220V/380V ±15% 50/60HZVac可根据客户要求订制
调速范围0~100%直流电压
恒流范围0~100%直流电流
调节输出分辨率1/1000

移相范围0~175°角度
触发容量<3000A(安培)
绝缘体强度2500VAC 1分钟

调节精度优于1%

报警继电器触点容量250VAC/10A

软启动时间1~90S(秒钟)
缓关闭时间0~90S(秒钟)
空载功耗<5VAW(瓦特)
显示方式  四位高亮LED数码管

控制方式  面板输出操作、DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器
适用负载  适用于直流电机调速系统
工作环境温度-20~50℃(摄氏度)不结露
工作环境湿度≤90%%(相对温度)不结露
外形尺寸180X130X50mm(毫米)
安装方式固定安装式

重量500g(克)不带附件的基本单元
