学习型遥控器单片机开发

功能参数说明:

工作电压:DC12V

静态电流:无

接收频率:315MHZ

接收灵敏度:-105dB

发射头技术参数

发射距离:20-200米(电压不同,效果不同)

工作电压:12V

供电方式:干电池

发射频率:315MHZ

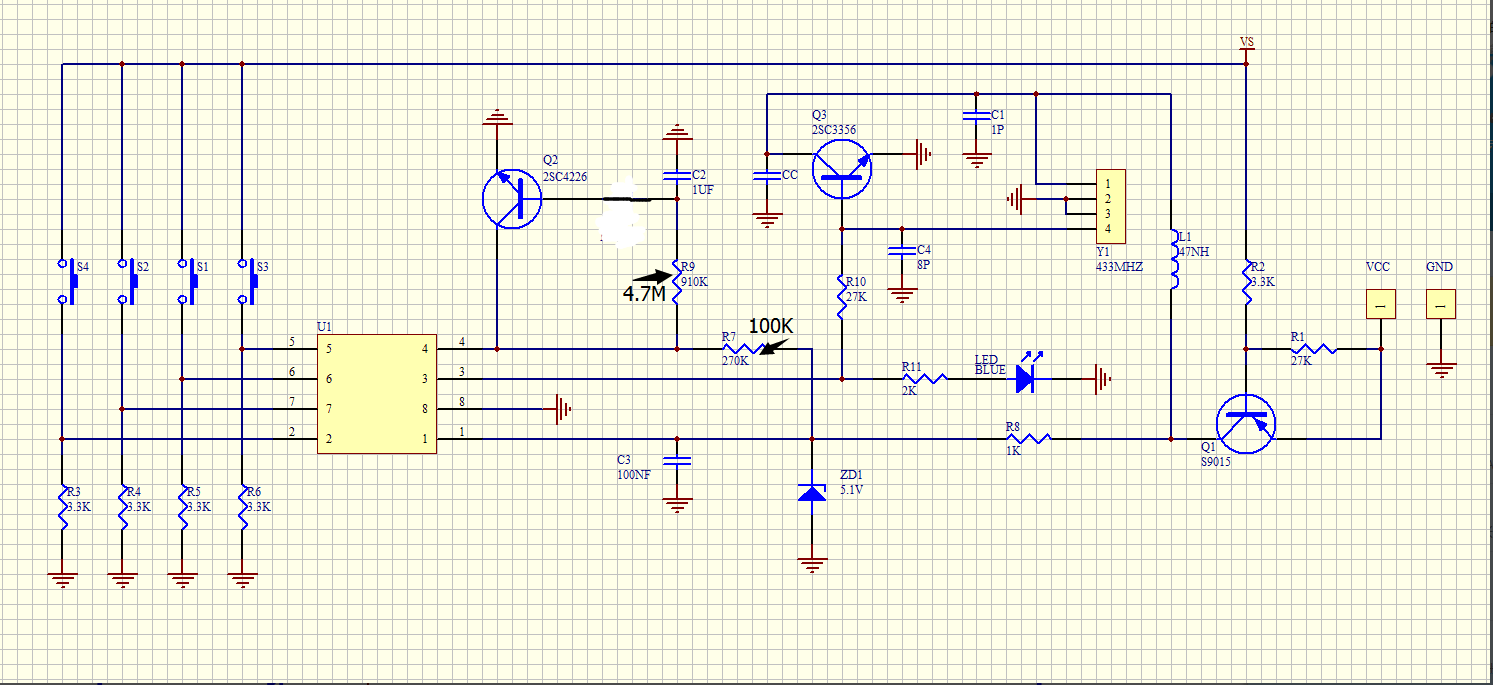

一、工作原理简述:

是发射遥控信号上接受机感应到的,在与发射很近时场强很高并可以测知到,我们根据此原理设计此款有接收模式和发射模式,由MCU学习信号并储存,完成后转入发射模式,再调出响应的内码并经相配的天线发射出去.

二、操作说明:

1、清除里面已有码

同时按住上面S1个按钮和上排第S2个键,确定LED等闪烁一下后熄灭不松手,2 S后LED灯开始闪烁,这表明码已经清除了。

2、复制其它地址码

左手拿原始遥控,右手拿我们的自考,两只遥控尽量靠近。同时按下两只遥控的上锁键(S3、S4、S5、S6)其中一个,3 S后LED灯会不停闪烁,这表明原始的上锁键的码已经被我们的自考学习进去了。

其他3个按键也是同样的操作。

这个学习方法可根据你们的蕊片要求更改

3、恢复误操作码

当您不小心清除了自拷的码,您可以同时按下启动(铃铛)和静音(闪电),3 S后LED灯会点亮,接着快速闪烁,这表明自拷的码被复原了。

在使用我们的自拷来拷贝前,请务必把自拷现有的码先清除。

下面是测试自拷现有的码有没有被成功清除的方法:

当您结束清码动作时,您可以按下自拷的任意一个键,如果这时候LED闪烁一下为熄灭状态,不是点亮,那就说明自拷的码被彻底清除了,如果是LED是点亮状态而不是闪烁一下。

使用范围:几乎能复制市场上所有的频率固定码、学习码(具体操作方式参考以下详细介绍)即二个遥控器必须有一个是可以正常发射,另外一个遥控器是空的。遥控器必要六个按键或者以上的对拷。

工作频率和编码芯片型号的识别方法如下,符合要求的即可拷贝:以最常见的固定码、或学习码为例,打开外壳,看到线路板上声表元件(像一个小金属钮扣或者类似晶振的元件)上的数值有315字样,如R315A,则表示工作频率315M频率,本工作频率315M,目前市场上绝大部分的都是315M和433M频率,占市场98%,另有少量330M、390M、430M等频率。
