无线心率发射胸带 JW-H110

无线心率发射胸带 JW-H110产品规格确认书Approved by客户签名栏客户签名Project Name&Item产品名称及编号无线心率发射胸带JW-H110Working Voltage工作电压3.0VPicture产品样片

无线心率发射胸带 JW-H110


产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

无线心率发射胸带

JW-H110

Working   Voltage

工作电压

3.0V

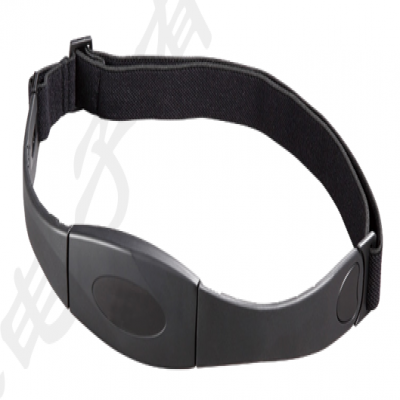

产品样片

                  JW-H110

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

    无线心率信号发射胸带是一个检测心率信号,并将通过无线方式将信号发送到无线接收终端的一种设备,它主要用于:心率表、健身车等一些能接收显示信号的接收器.它优秀的高度电子方案,高度集成IC,它能准确的检测心率,并且具有非常出色的抗干扰能力.

    创新的设计,采用新型的材料使其检测能力比传统的设计更强,佩戴更舒适.而且它是按照30米的防水要来设计的,所以即使在运动大汗淋漓的时候或者是清洗的时候都能保证胸带完好.



二、产品原理介绍

注:心率带/运动心率发射带 与POLAR T31带子通用

该产品采用无线传感器,通过监控人的心率电波来测量并准确显示人的心率。同时还可以设定最高心率上限及告警提示,提示运动者心率应保持在该区域内。这些设计更有效地提醒运动对象控制心率,防止身体受到损害,同时通过控制心率范围,达到最佳的锻炼效果。目前在欧美等发达国家及地区深受运动爱好者欢迎。

备注: 无线传感器技术:利用心率传输带采集人的心脏电波(如同医院的心电图测试传感原理)是心率测量的最为准确的方法,通过无线传输技术(请严格按产品说明书操作,注意其它无线电的干扰!)发送到心率表中,更有效地提醒运动监视对象控制心率,防止猝死,同时通过控制心率范围,达到最佳的锻炼效果



三、产品使用说明

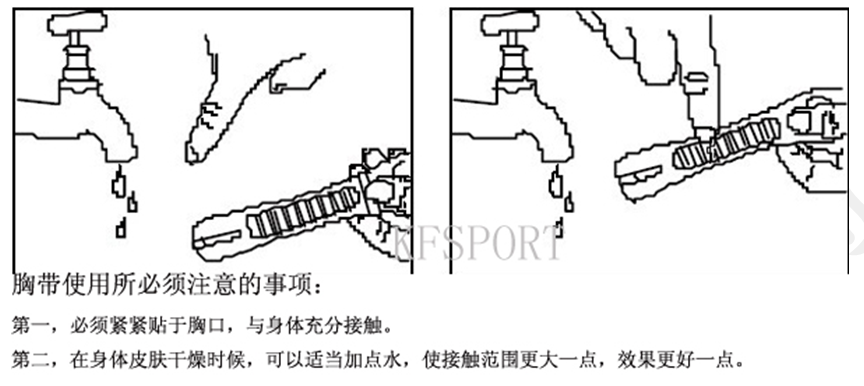

1. 先将心跳带内侧的传导垫片用少量水或传导凝胶沾湿, 可使心跳带更能紧贴您的皮肤。

2. 将心跳带束住您的胸部。检查弹性是否足够贴身舒适。

3. 请调整胸带使其舒适地紧贴在胸肌下方。

4. 心跳带上传导器的位置会影响其性能。请将它沿着带箍移动, 确保它位于您的心脏上方, 及避开胸毛浓密之处。

5. 在干燥寒冷天气,心跳带稳定发挥功能可能需要数分钟时间,这是正常现象。运动数分钟后即可得到改善。因为传导器需要一小层汗水以加强与皮肤的接触。

提示:

1. 在开始运动前15至20分钟佩上心跳带, 让身体充分适应。

2. 精神压力或忧虑情绪会使心率变化幅度减少,建议在开始运动之前,先热身5至10分钟, 可让心情放松及令身体作出运动准备。

注意:

运动之前没有热身, 可能会使身体受伤。

A、兼容大部分的市场品牌心率监测及接收器(例如:极地,心肺运动, ..等)
B 、与大多数的市场品牌跑步机,划船机,室内健身车… … … ..等接收机兼容

JW-H110

更换心跳带电池( 1 颗C R2032 3V 锂电池)

1 . 本产品的原装电池, 是货运前在工厂内装入。由于在运输及储仓期间, 电池会不断消耗, 原装电池的寿命, 有可能比一般电池短。电池电压最少要有2 . 6 V , 胸带才能工作。如电量不足, 请更换电池。
举例: 电池含电 ÷ 胸带待机耗电(大约每秒1μA ) = 总运输及储仓时间(不包括电池自然损耗)

2 . 在心跳带的背面找到电池仓, 用一枚硬币以逆时针方向扭松转开电池盖。

3 . 取出旧电池, 装入新电池, 正极朝上, 装回电池仓盖, 然后以顺时针方向扭转,直到电池盖槽位指在外壳上之圆点为紧合。


四、产品保养说明

每次运动之后, 要彻底清洁腕表, 必须要将其擦干后, 才能进行存放。

清洁本产品时, 请用一块软干布、或用一块浸有水用中性清洁剂稀释溶液的布来擦拭, 擦拭之前请拧干布中所有多余的水份。切勿用稀释剂、苯、酒精、或任何其它挥发性药剂来清洁本产品。必须要将本产品擦干后, 才能进行存放,戴上或取下胸带时, 注意不要使用其过度扭曲、弯曲、或伸长。

胸腔皮带的电极胶质段必须直接贴在皮肤上, 水、伸张及扭曲会使胶质劣化, 建议定期更换。

五、使用注意事项

l  不得弯曲或刮胸腔皮带的电极胶质段。

l  请勿对本产品猛力施压、撞击、或放在温度或湿度变化大的地方。

l  切勿长时间, 将胸带暴露于直射阳光下, 否则会导致胸带失灵。

l  切勿企图拆解本产品或干扰内部零件, 此举可能损坏产品, 亦可能造成人身伤害。

l  在任何情况下, 都不要接触本产品上面外露电路, 因为有触电危险。

l  如本产品停止动作, 请尽快更换电池。若长期不使用本产品, 请取出电池。

l  本产品的原装电池, 是货运前在工厂内装入。由于在运输及储仓期间, 电池会不断消耗, 原装电池的寿命, 有可能比一般电池短。

l  若电池泄漏液体, 请立即将电池座抺干净, 并注意切勿让其与您的皮肤直接接触。不管使用何种电池, 都要小心处理。



六、Electrical Specification(电气特性)

Noise Filtering

l   It will filter the input pulse if the frequency is over 4Hz

l   No double pulse will transmit if the ECG signal is very weak

l   Have better performance subject to motion artifact during exercise



Low Power Consumption

l   The battery lifetime is up to 2 year @ 1hr per day



Electrical Specification

Item no.

Parameter

Min

typ

max

unit

1

Operating voltage

2.4

3.0

3.6

v

2

standby current

1.0

1.5

2.5

uA

3

average operating current

130

140

150

uA

4

ESD (Air discharge)

+/-6


+/-10

kV

5

ESD (Contact   discharge)

+/-4


+/-8

kV

6

Water resistance


1

1.5

ATM

7

Sensing Distance

10

80

100

cm
