赛元SC92F7322单片机 通用MCU芯片 TSSOP-20封装

赛元SC92F7322单片机 通用MCU芯片 TSSOP-20封装

特性：
工作电压： 2.4V~5.5V
工作温度： -40 ~ 85℃

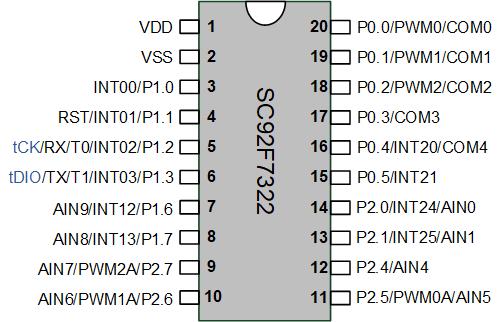

封装：SOP20/TSSOP20
内核： 高速1T 8051
Flash ROM： 8KB Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次；
IAP：可code option成0K、0.5K、1K或8K
EEPROM：独立的128Byte，可重复写入10万次，10年以上保存寿命
SRAM：内部256Byte，外部256Byte

系统时钟：内建高频 24MHz 振荡器
IC工作的系统时钟,可通过编程器选择设定为24/12/6/2MHz
频率误差： 跨越 (4.0V~5.5V) 及 (-20 ~ 85℃) 应用环境, 不超过 ±1%。
内置晶体振荡器电路，可外接32kHz振荡器，作为Base Timer 时钟源，可唤醒STOP。

内建低频 128kHz LRC 振荡器
可作为BaseTimer的时钟源，并唤醒STOP
频率误差： 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃)，频率误差不超过 ±4%

内建2kHz 振荡器
用作WDT的CLK Source

低电压复位（LVR）：
复位电压有4级可选：分别是:4.3V、3.7V、2.9V、2.3V
缺省值为用户烧写Code Option所选值

Flash烧写和仿真：
2线JTAG烧写和仿真接口

中断（INT）：
Timer0, Timer1, Timer2, INT0~2, ADC，PWM，UART，Base Timer共10个中断源
外部中断有3个中断向量，共10个中断口，全部可设上升沿、下降沿、双沿中断
两级中断优先级可设

数字外围：
18个双向可独立控制的 I/O口，可独立设定上拉电阻
P0、P2口源驱动能力分四级控制
全部IO具有大灌电流驱动能力（70mA）
11位WDT，可选时钟分频比
3个标准 80C51 定时器Timer0、Timer1和Timer2
Timer2可实现Capture功能
3路共用周期、单独可调占空比的 8+2位PWM，分别可切换至不同管脚输出（共6个输出）
5个IO可作为1/2 BIAS的LCD COM输出
1个独立UART通信口

模拟外围：
9路12位±2LSB ADC
内建基准的 2.4V 参考电压
ADC的参考电压有2种选择, 分别是 VDD以及内部2.4V
内部一路ADC可直接测量VDD电压
可设ADC转换完成中断

省电模式：
IDLE Mode，可由任何中断唤醒
STOP Mode，电流<1uA，可由 INT0~2和BaseTimer唤醒
