双h桥步进电机 直流电机驱动模块 2路 正反转PWM调速 胜L298N

2路直流电机驱动模块 正反转 PWM调速 双H桥

 步进电机 迷你胜L298N

产品简介：电机驱动模块非常适合在电池供电的智能小车、玩具小车、机器人等上面使用，供电电压2V~10V，可同时驱动两个直流电机或者1个4线2相式步进电机，可实现正反转和调速的功能，每路电流能到1.5A持续电流，峰值电流可达2.5A，有热保护并且能够自动恢复。

       厂家直销，胜过L298N，理想替代。

产品亮点:

1. 采用进口原装专业电机驱动芯片，内置低导通内阻MOS开关管，发热极小，无需散热片，体积小，省电，是您电池供电的理想选择。（L298N内部为晶体管开关，效率低，发热高，需散热，体积笨重，市面上的L298N极容易烧坏，都没有采用原装芯片，本产品能够替代。）

2. 双路1.5A*2,峰值电流可到2.5A, 内置过热保护电路,不用怕电机堵转烧坏，温度下降后自动恢复。（目前市面上的智能小车电压和电流都在此范围内）

3. 体积小，质量轻，0待机电流，是您模型车载的理想选择

产品参数：

1. 双路H桥电机驱动，可以同时驱动两路直流电机或者1个4线两相式步进电机；

2. 模块供电电压2V-10V;

3. 信号端输入电压1.8-7V；

4. 单路工作电流1.5A，峰值电流可达2.5A，低待机电流 (小于 0.1uA)；

5. 内置防共态导通电路，输入端悬空时，电机不会误动作；

6. 内置带迟滞效应的过热保护电路 (TSD)，无需担心电机堵转；

7. 产品尺寸： 24.7*21*5mm (长宽高)，超小体积，适合组装和车载；

8. 安装孔直径：2 mm。

9. 重量：5g

注意事项：

1.电源正极与负极接反肯定会造成电路损坏。

2.输出对地短路或输出端短路，还有电机堵转的情况下，芯片都会热保护的，但是在接近或者超过10V电压且峰值电流大大超过2.5A的情况下也会造成芯片烧毁。

资料：

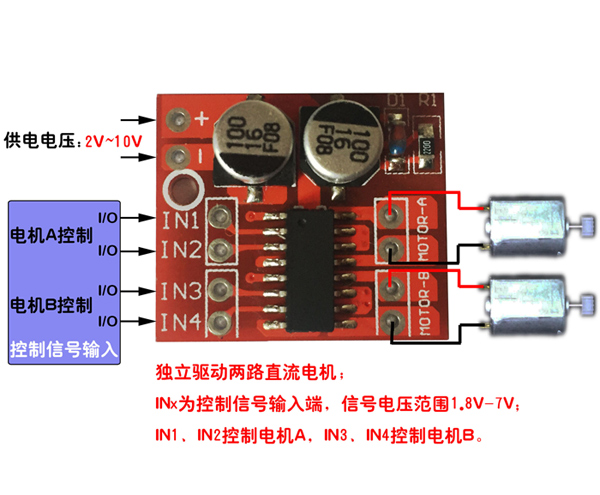

INx接单片机IO或者其他信号源，MOTOR-A和MOTOR-B端接电机。

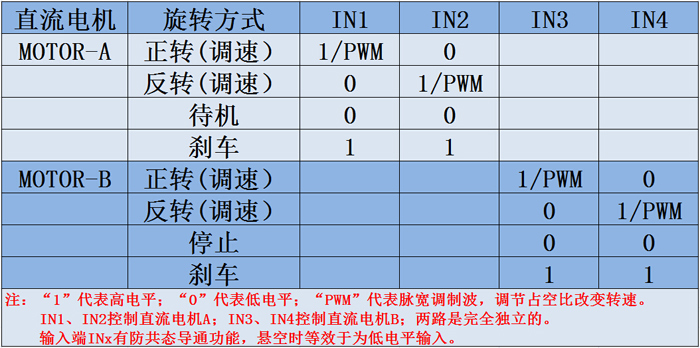

直流电机驱动逻辑真值表：

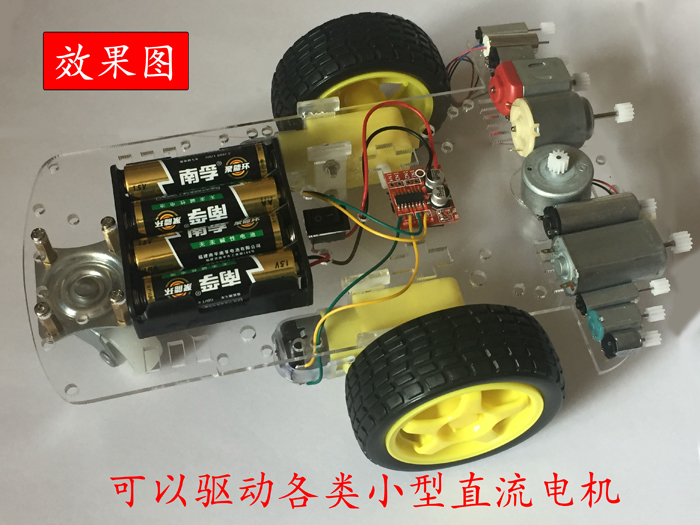

使用演示
